4.6.3.「道路中心線」レイヤーの追加

ページ内目次

1.レイヤーを追加
2.描画パラメーター読み込み

「4.6.2.「老人ホーム」プロジェクトの追加」でした「作業データ」フォルダー内の「施設立地環境.pcm」に対し、すでに作成済みのレイヤー（道路中心線.nav）を追加します（関連：「4.4.道路中心線データ」）。

1.レイヤーを追加

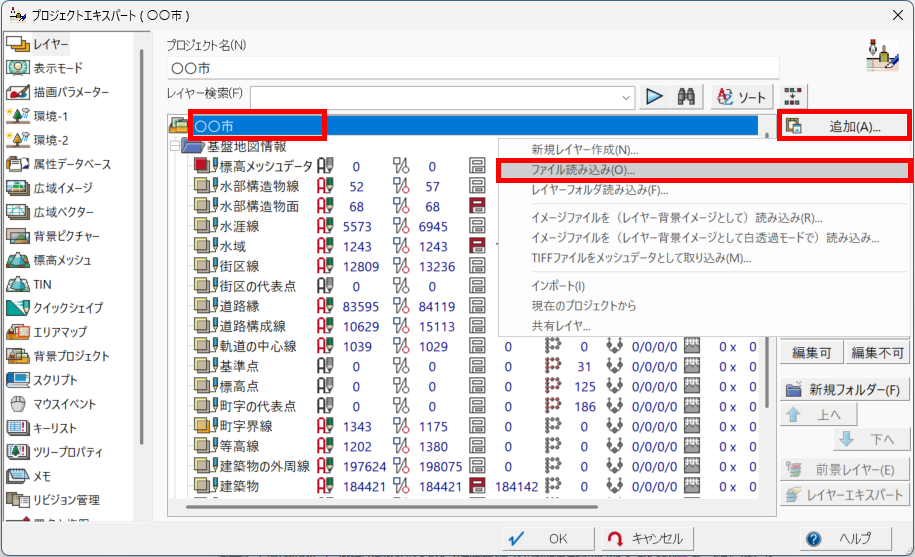

①［プロジェクトエキスパート］で、プロジェクトタイトル
　をカレントとしてから、【追加】ボタン-［ファイル読み
　込み］をクリックし、［ファイルを開く］ダイアログボッ
　クスを表示します。

②ファイルの種類は「PC-Mappingベクター（*.nav）」
　のまま、「道路ネットワーク.nav」を指定して、
　【開く】ボタンをクリックします。

③「道路中心線」レイヤーが追加されます。
　現在の状態ですと、パス名が表示されていて、レイヤーに
　変更を加えた場合等に、このレイヤーファイルにも変更が
　行われます。

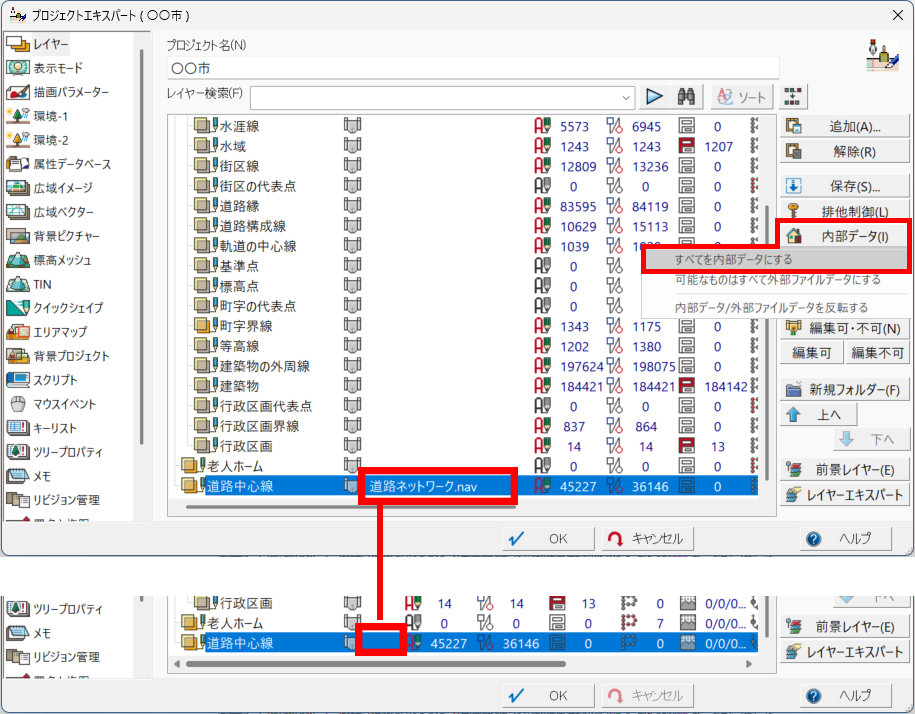

　今回は、元のレイヤー情報はそのままとしておきたいの
　で、「道路中心線」レイヤーを選択後、【内部データ】ボ
　タン-［すべてを内部データにする］をクリックして、内
　部データとします。
　処理後、レイヤー一覧からパス名が消え、内部データと
　なったことが確認できます。

道路中心線

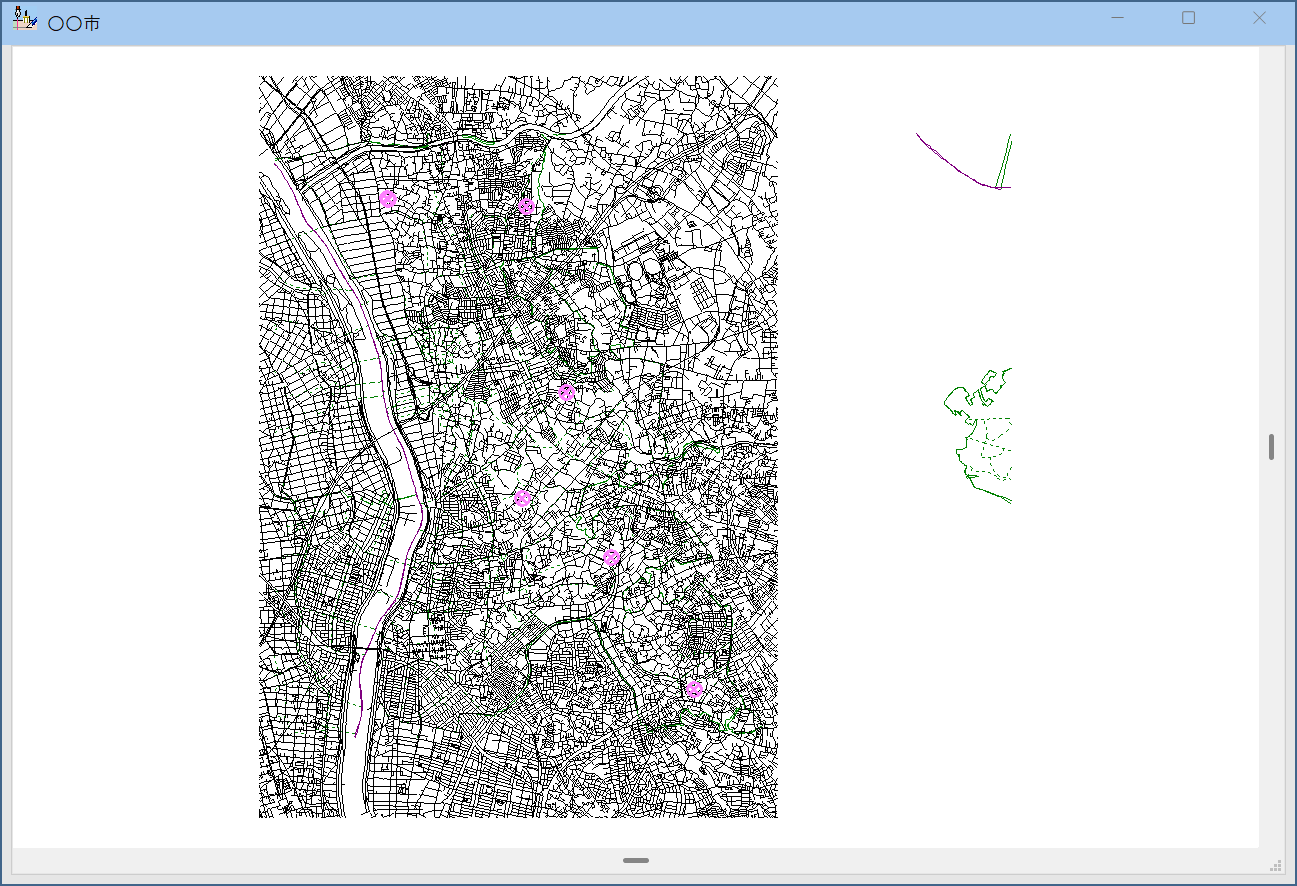

④【OK】でプロジェクトエキスパートを閉じると、道路の
　データが重なって表示されます。
　地理院地図から取り込んだデータと違い、すべて黒い線で
　表示されています。
　今回は、レイヤーしか取り込んでいないので、描画状態が
　適用されていない状態になり、すべてデフォルトの黒で
　表示されます。
　描画のパラメーターファイルも外部から取り込みます。

2.描画パラメーター読み込み

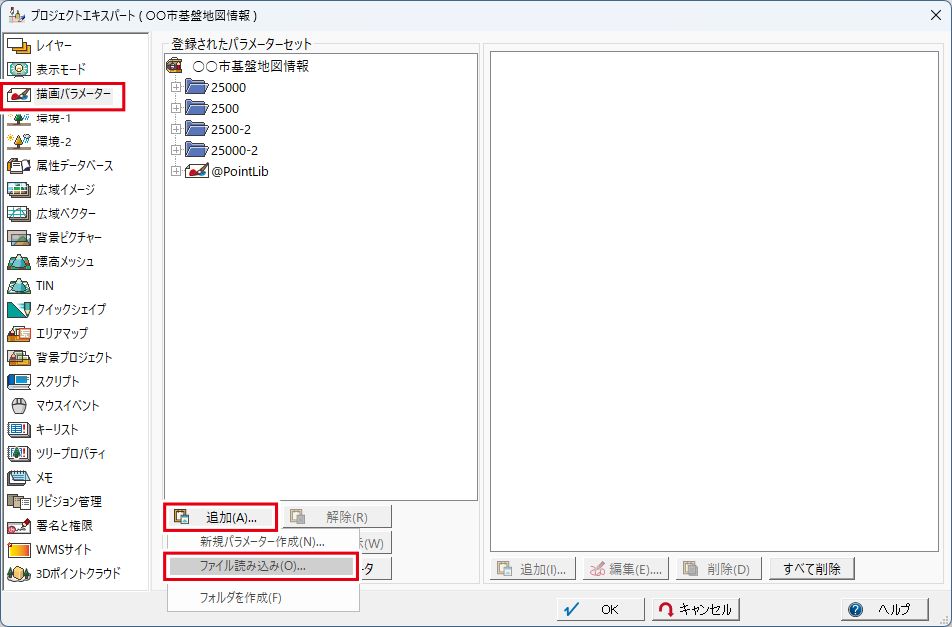

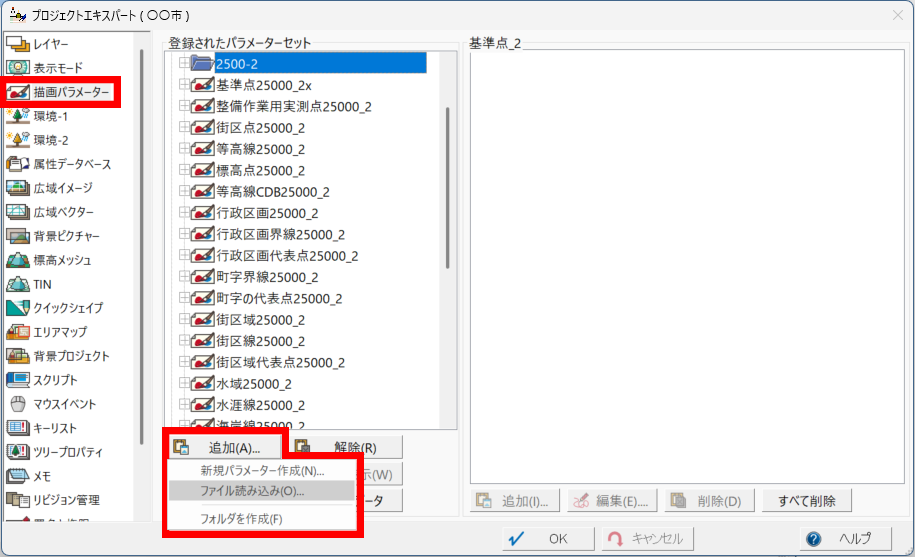

　①［プロジェクトエキスパート］-［描画パラメーター］
　を開きます。
　【追加】ボタン-［ファイル読み込み］を実行し、［ファ
　イルを開く］ダイアログボックスを表示します。

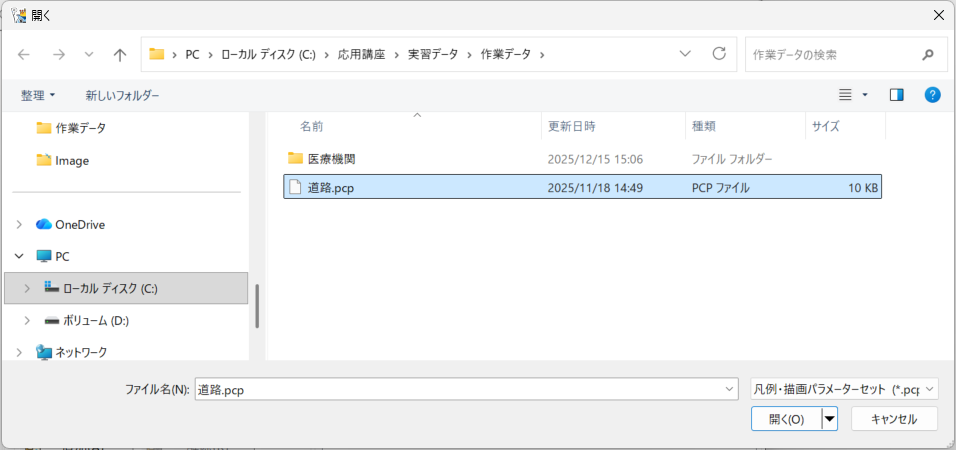

②「C:\応用講座\実習データ\作業データ\道路.pcp」を
　指定して、【開く】ボタンをクリックします。

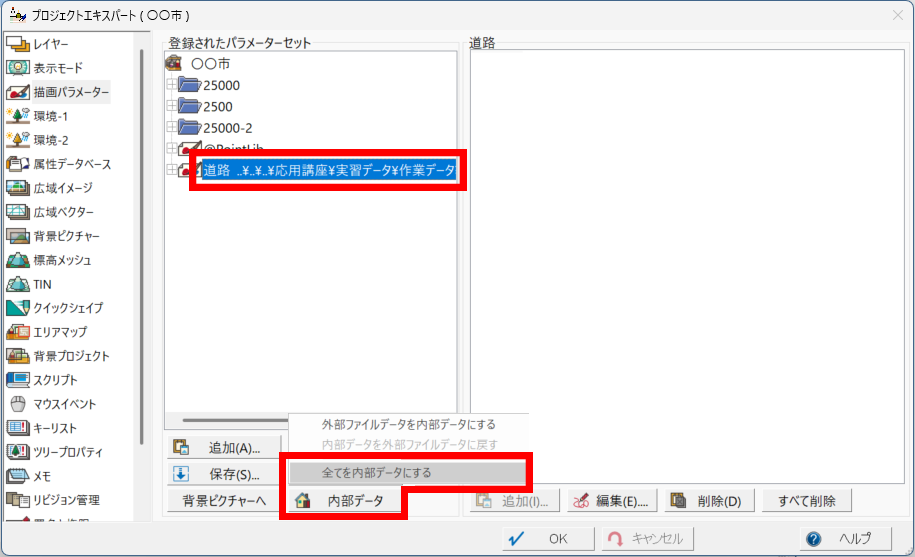

③「道路.pcp」のパスが表示され、外部ファイルとなって
　いるので、【内部データ】ボタン-［すべてを内部データ
　にする］をクリックして、内部データとします。
　【OK】ボタンをクリックし、［プロジェクトエキス
　パート］を閉じます。

道路中心線

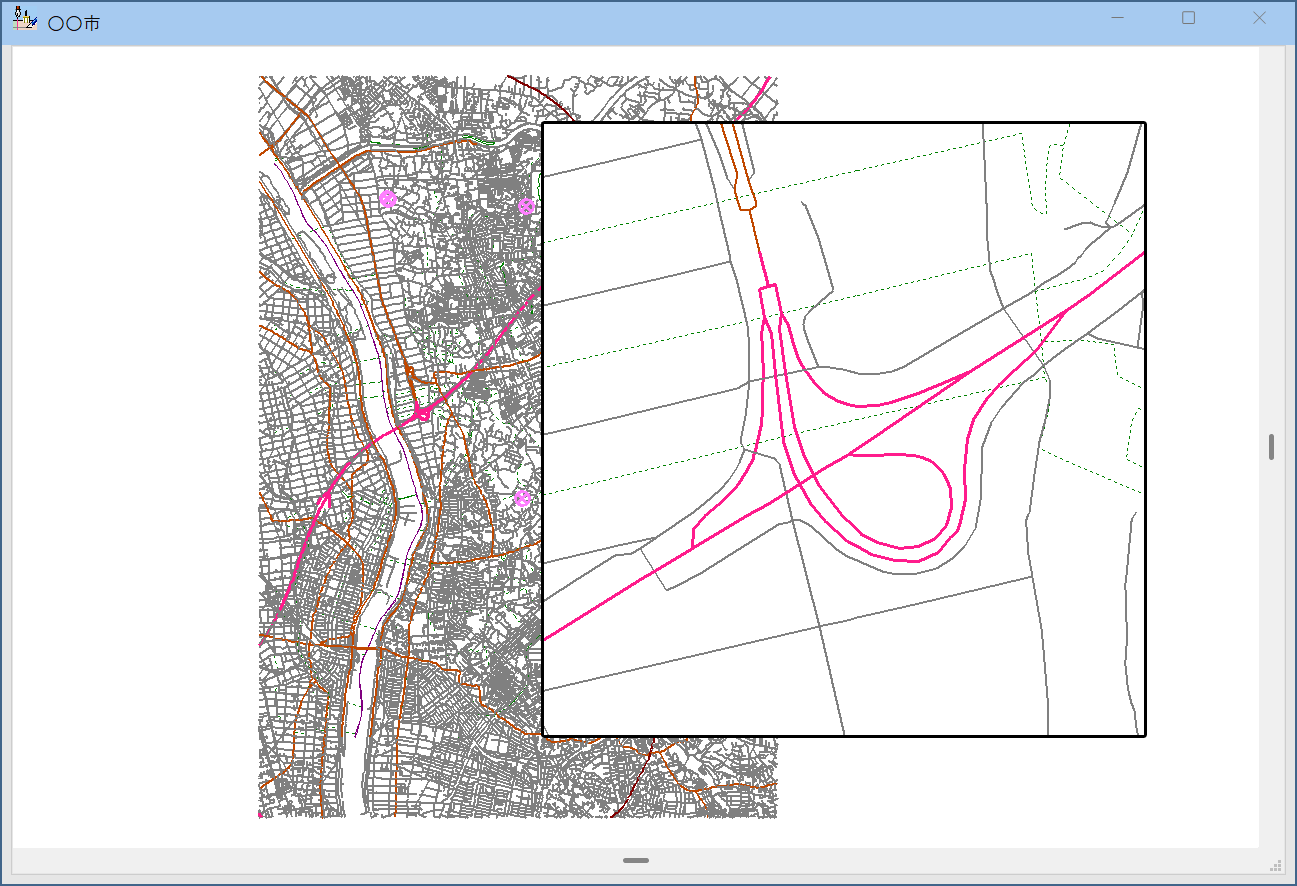

④道路中心線の描画色が変更されたことが確認できます。

⑤プロジェクトを上書き保存します。
