3-6.筆ポリゴンの生成
※この講座に音声はありません。
筆図形をポリゴン（面）として認識させます。
1.不要な線の削除

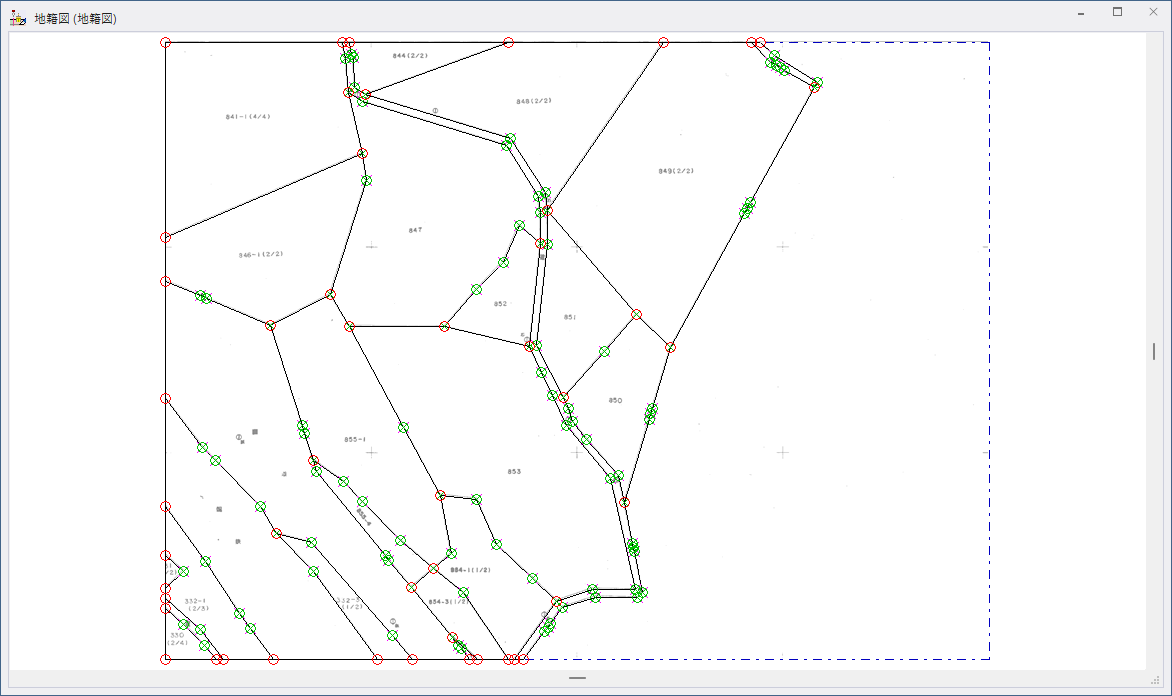

①今回のデータにおいて、不要な筆界線（図の赤線部分）を
削除します。
削除します。
［ホーム］-［作図］-［アーク削除］ または
［作図］-［アーク・ノード］-［アーク削除］で、上記の
アークをクリックして削除します。
［作図］-［アーク・ノード］-［アーク削除］で、上記の
アークをクリックして削除します。
2.ポリゴン生成
①［編集］-［ポリゴン］-［生成］-［ポリゴン生成］ を
実行すると、［ポリゴン生成］ダイアログボックスが表示
されます。
以下の設定を行い、【OK】ボタンをクリックしてくだ
さい。
＜処理モード＞
◎構造化ポリゴン
＜対象アーク＞
◎すべてのアーク
＜オプション＞
☑ アークのダブり、交差検査
☑ エラーがあっても続行
☑ 微小ポリゴンを検知しない
☑ ポリゴン代表点を作成する
実行すると、［ポリゴン生成］ダイアログボックスが表示
されます。
以下の設定を行い、【OK】ボタンをクリックしてくだ
さい。
＜処理モード＞
◎構造化ポリゴン
＜対象アーク＞
◎すべてのアーク
＜オプション＞
☑ アークのダブり、交差検査
☑ エラーがあっても続行
☑ 微小ポリゴンを検知しない
☑ ポリゴン代表点を作成する
②ポリゴンが生成され、［ポリゴン生成処理結果］ダイアロ
グボックスに処理結果が表示されます。
③【OK】ボタンをクリックし、［ポリゴン生成処理結果］
ダイアログボックスを閉じます。
エラーがあった場合は、その個所が強調表示されますの
で、作図修正を行い、再度ポリゴン生成処理を行います。
④［クイックアクセスツールバー］-［上書き保存］ を実行
し、プロジェクトを上書き保存します。
グボックスに処理結果が表示されます。
③【OK】ボタンをクリックし、［ポリゴン生成処理結果］
ダイアログボックスを閉じます。
エラーがあった場合は、その個所が強調表示されますの
で、作図修正を行い、再度ポリゴン生成処理を行います。
④［クイックアクセスツールバー］-［上書き保存］ を実行
し、プロジェクトを上書き保存します。
エラーがあった場合
C:￥基本講座￥実習データ￥完成品￥
「①トレース終了_エラーあり.pcm」を開いて、
［ポリゴン生成］を実行してみましょう。
エラーが表示されますので、どのようなエラーなのか確認してみてください。
ヒント：
「①トレース終了_エラーあり.pcm」を開いて、
［ポリゴン生成］を実行してみましょう。
エラーが表示されますので、どのようなエラーなのか確認してみてください。
ヒント：
- 端点がありませんか？
- 交点に結合点がありませんか？
