3-2.地籍図面の正規化

ページ内目次

1.イメージファイルを開く
2.地籍図面の正規化

※この講座に音声はありません。

イメージデータの正規化
スキャナーによって計測基図を読み込む場合、原稿の傾きや紙の伸縮によって歪みが発生します。
そのため、より正確な図面を作成するために、生じてしまった歪みを補正する必要があります。
このような時に、スキャナーで読み込んだイメージデータから必要な部分だけを切り出して、それを指定されたサイズに調整し、座標付けする事を「イメージデータの正規化」といいます。

1.イメージファイルを開く

背景に置いたイメージデータをトレースする方法(マップデジタイズ)で､位相構造（トポロジー）を持つ構造化データを作成します。
「基本講座￥実習データ￥GIS実習￥地籍図.pcx」を開きます。

2.地籍図面の正規化

トレースの元となる背景の地図画像に対し、位置座標を付与し、同時に不要な部分を削除します。

正規化

①四隅にある内図郭の角に正規化基準点を設定します。
　まず、正規化基準点を設定しやすくするために、
　［イメージ］-［表示］-［4分割］でウィンドウ表示を
　分割します。
　（動画の、［ウィンドウ分割］実行後、分割位置をマウス
　で指定でも可）
　それぞれ四隅位置を拡大します。

②以下のメニューで四隅を指定します。
　・［イメージ］-［正規化（基準点）］-［左上基準点］
　・［イメージ］-［正規化（基準点）］-［左下基準点］
　・［イメージ］-［正規化（基準点）］-［右上基準点］
　・［イメージ］-［正規化（基準点）］-［右下基準点］
　で四隅を指示します。
　※基準点を置く際の順序は関係ありません。
　あとで座標を設定するので、ダイアログボックスは
　【OK】ボタンで閉じます。

③［イメージ］-［正規化（基準点）］-［正規化実行］を実行し、[正規化]ダイアログボックスを設定します。
　以下の通りに設定してください。

　＜正規化後の図郭・座標系＞
　直角座標系を選択し、【設定】ボタンをクリックします。
　　表示される[直角座標系の設定]ダイアログボックスに、
　　以下の座標値を入力します。
　　・左下：X＝63900m Y=-85400m
　　・右上：X＝64050m Y=-85200m
　　測地系
　　　すべてOFF＝日本測地系（旧測地系）
　　付帯情報
　　　系：9系
　　　縮尺：1/500

　　【OK】ボタンをクリックし、[直角座標系の設定]ダイアログボックスを閉じます

　＜正規化後のサイズ＞
　ピクセル値で入力します。

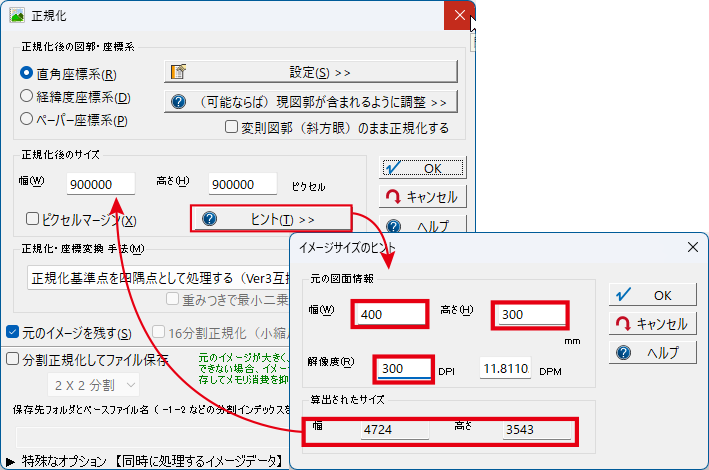

　ここでは【ヒント】ボタンをクリックし、表示される
　[イメージサイズのヒント]ダイアログボックスで、サイズ
　確認と解像度の入力を行ってください。
　　・幅：400
　　・高さ：300
　　※「正規化後の図郭・座標系」入力により、これらの値
　　になっていることを確認してください。
　　・解像度：300(DPI)

　＜正規化・座標変換手法＞
　　正規化の手法を、ドロップダウンリストから選択し
　　ます。
　　ここでは、「正規化基準点を四隅点として処理する
　　(Ver.3互換モード)」を選択してください。

　＜その他オプション＞
　　「元のイメージを残す」チェックボックス=ON

正規化

④【OK】ボタンをクリックし、正規化を実行します。

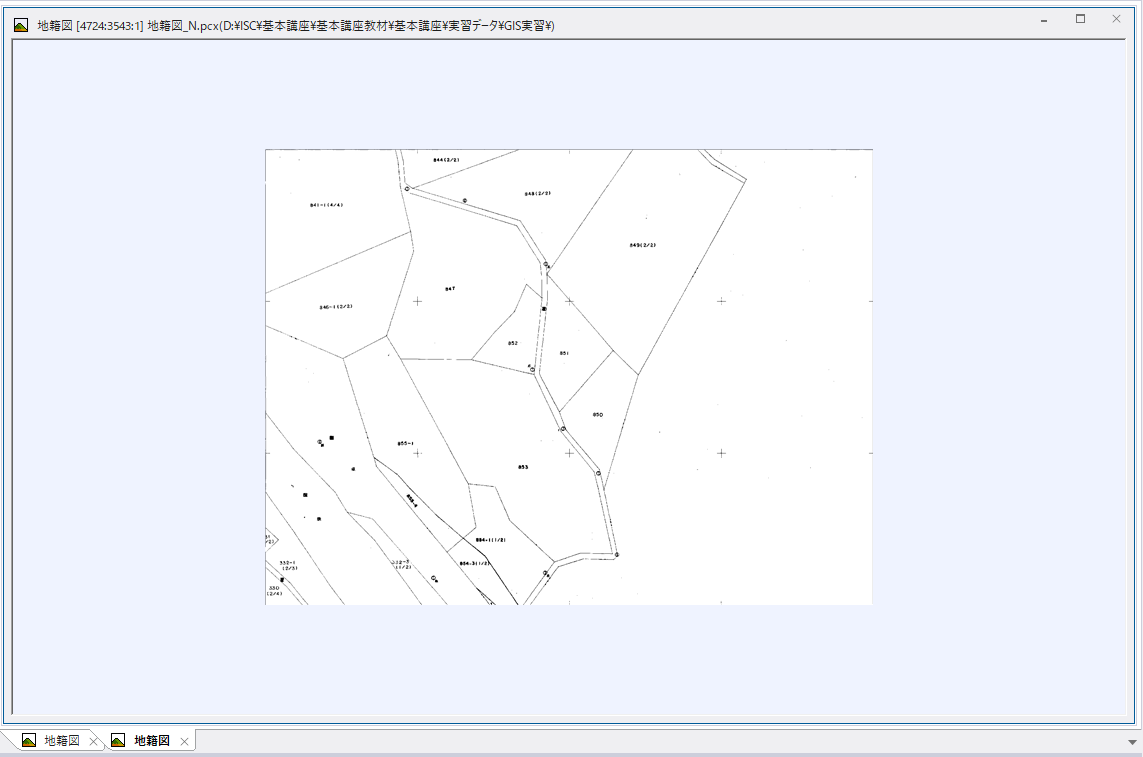

　③の「オプション」で「元のイメージを残す」チェック
　ボックスをONにしているので、新たなウィンドウに正規
　化されたイメージが表示されます。
