4.8.5.ルートから断面図作成
ルート解析結果から、標高断面図を作成します。

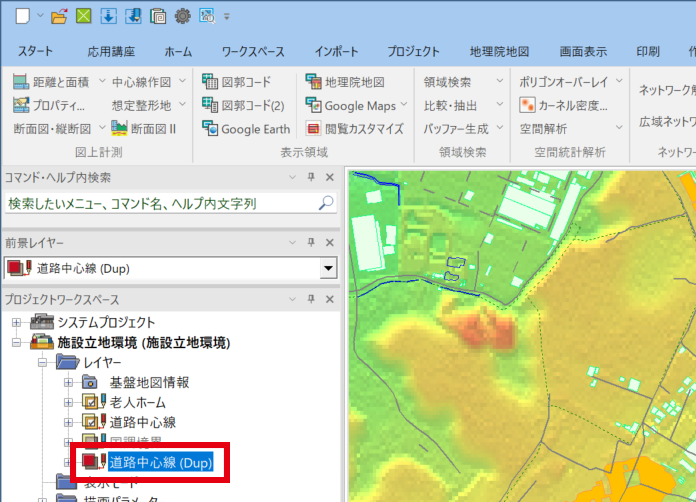

①解析結果アークが転記された「道路中心線（Dup）」
レイヤーを前景にします。
レイヤーを前景にします。

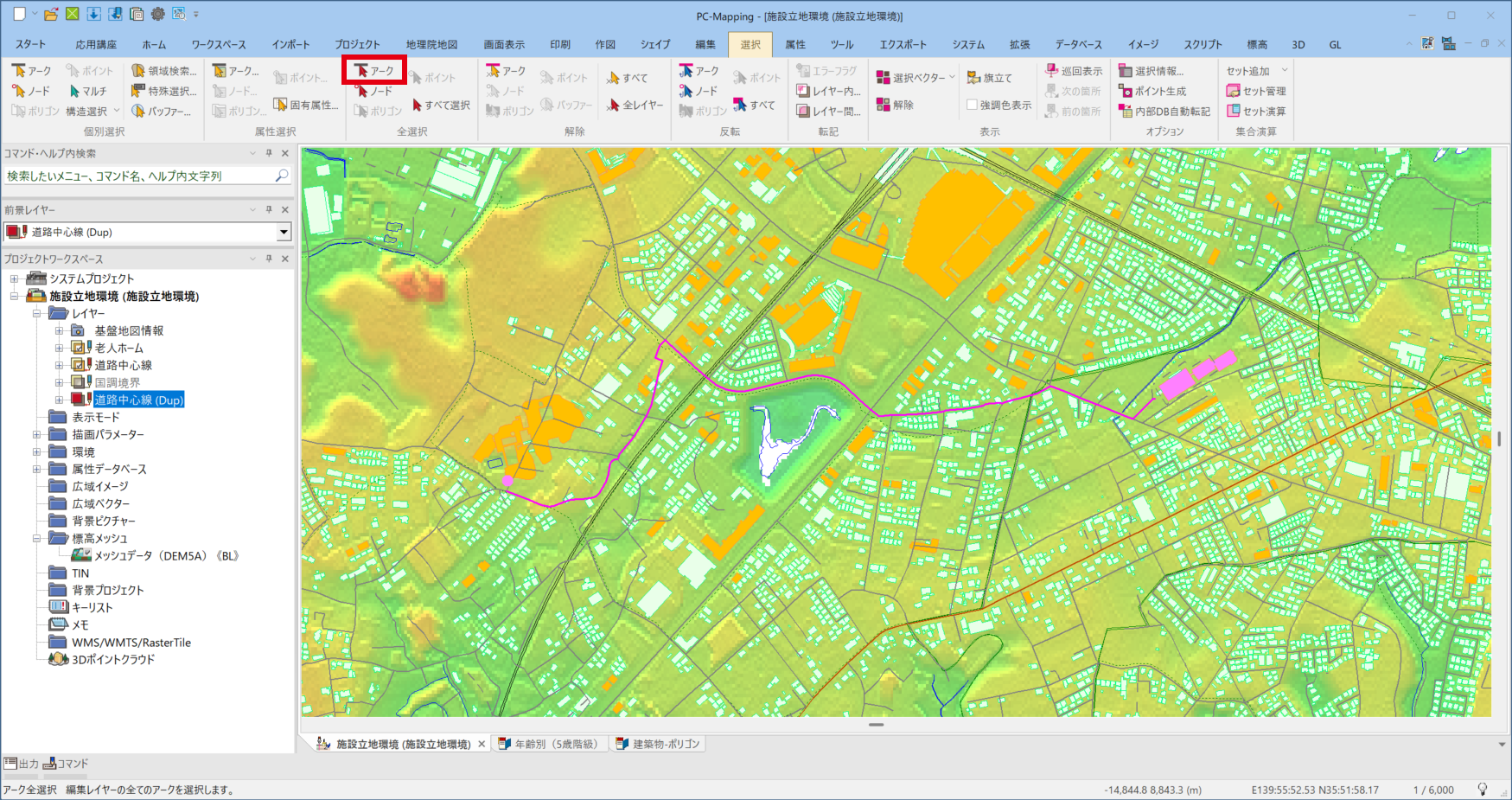

②［選択］‐［全選択］‐［アーク］を実行し、最短ルートを
選択状態にします。
選択状態にします。

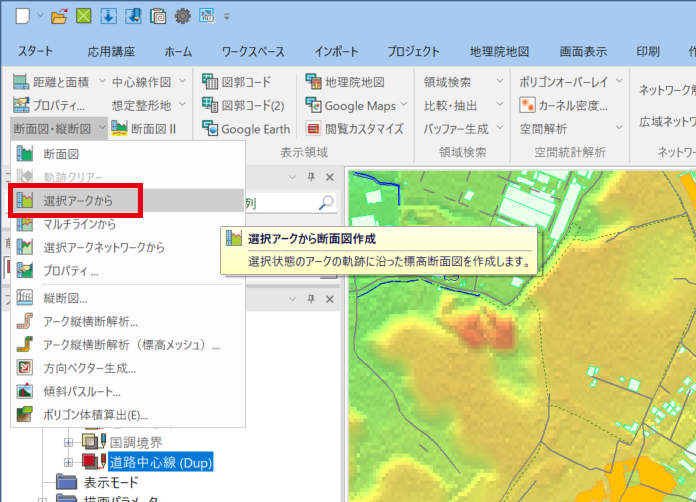

③［ツール］‐［頭上計測］‐［断面図・縦断図］
‐［選択アークから］を実行します。
‐［選択アークから］を実行します。
④道路中心線データは、道路の方向を考慮していないため、
メッセージが表示されます。
【はい】ボタンで処理を実行します。
メッセージが表示されます。
【はい】ボタンで処理を実行します。

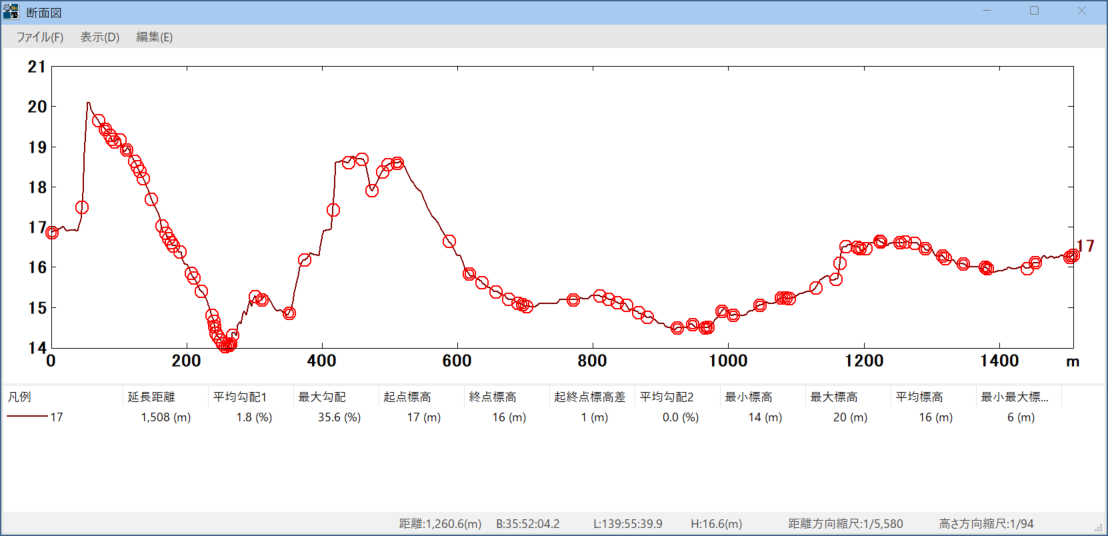

⑤［断面図］が表示されます。
ウィンドウサイズ等は、可変なのでちょうどよいサイズ、
配置に設定してください。
ウィンドウサイズ等は、可変なのでちょうどよいサイズ、
配置に設定してください。

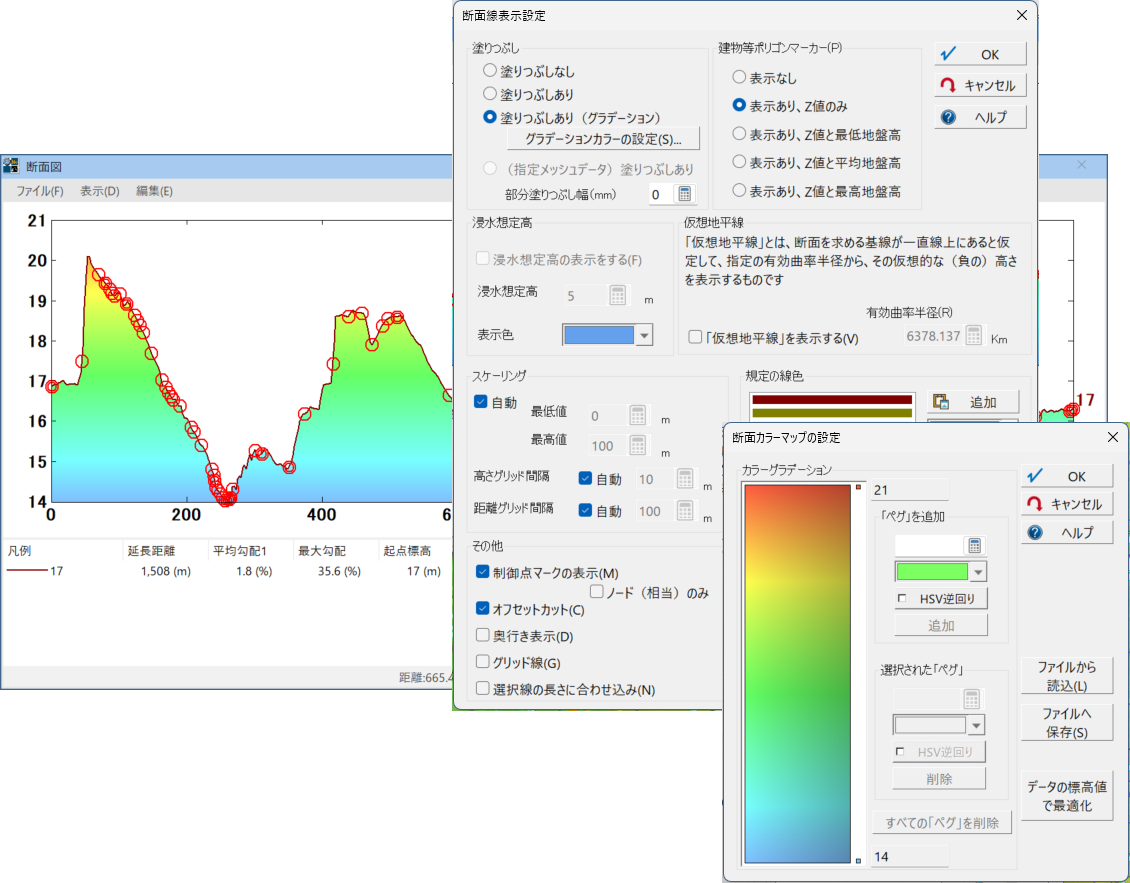

断面図の詳細設定
［断面図］ウィンドウメニューで、表示設定を変更できます。
［表示］‐［詳細設定］により、断面図の色塗りを変更できますので、お試しください。
［表示］‐［詳細設定］により、断面図の色塗りを変更できますので、お試しください。
