4.8.4.老人ホームから病院施設までルート解析
老人ホームと病院の最短経路を検索します。

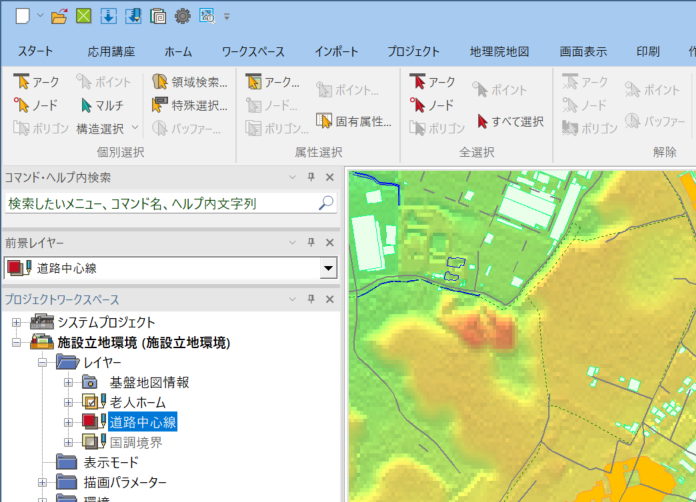

①［プロジェクトワークスペース］で「基盤地図情報」フォ
ルダーを閉じ、「道路中心線」レイヤーを前景にします。
ルダーを閉じ、「道路中心線」レイヤーを前景にします。

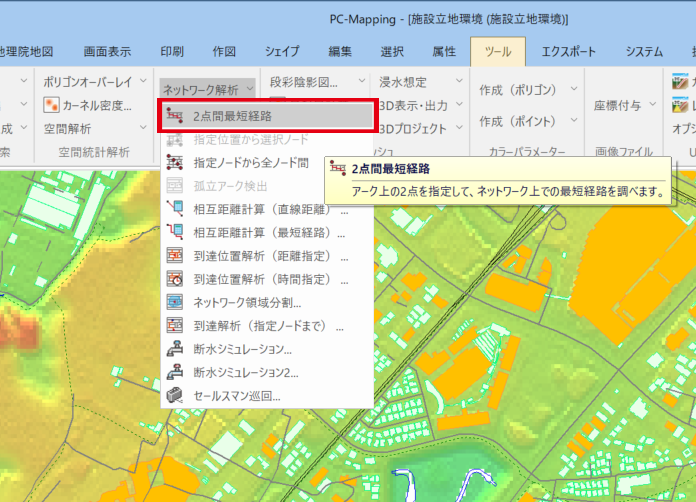

②［ツール］‐［ネットワーク］‐［ネットワーク解析］
‐［2点間最短経路］を実行します。
‐［2点間最短経路］を実行します。
③［2点間最短経路解析］ダイアログが表示されます。
・距離の換算：換算なし
・経路区間アークを転記：ON
・レイヤーを新規に作成
を確認します。
・距離の換算：換算なし
・経路区間アークを転記：ON
・レイヤーを新規に作成
を確認します。

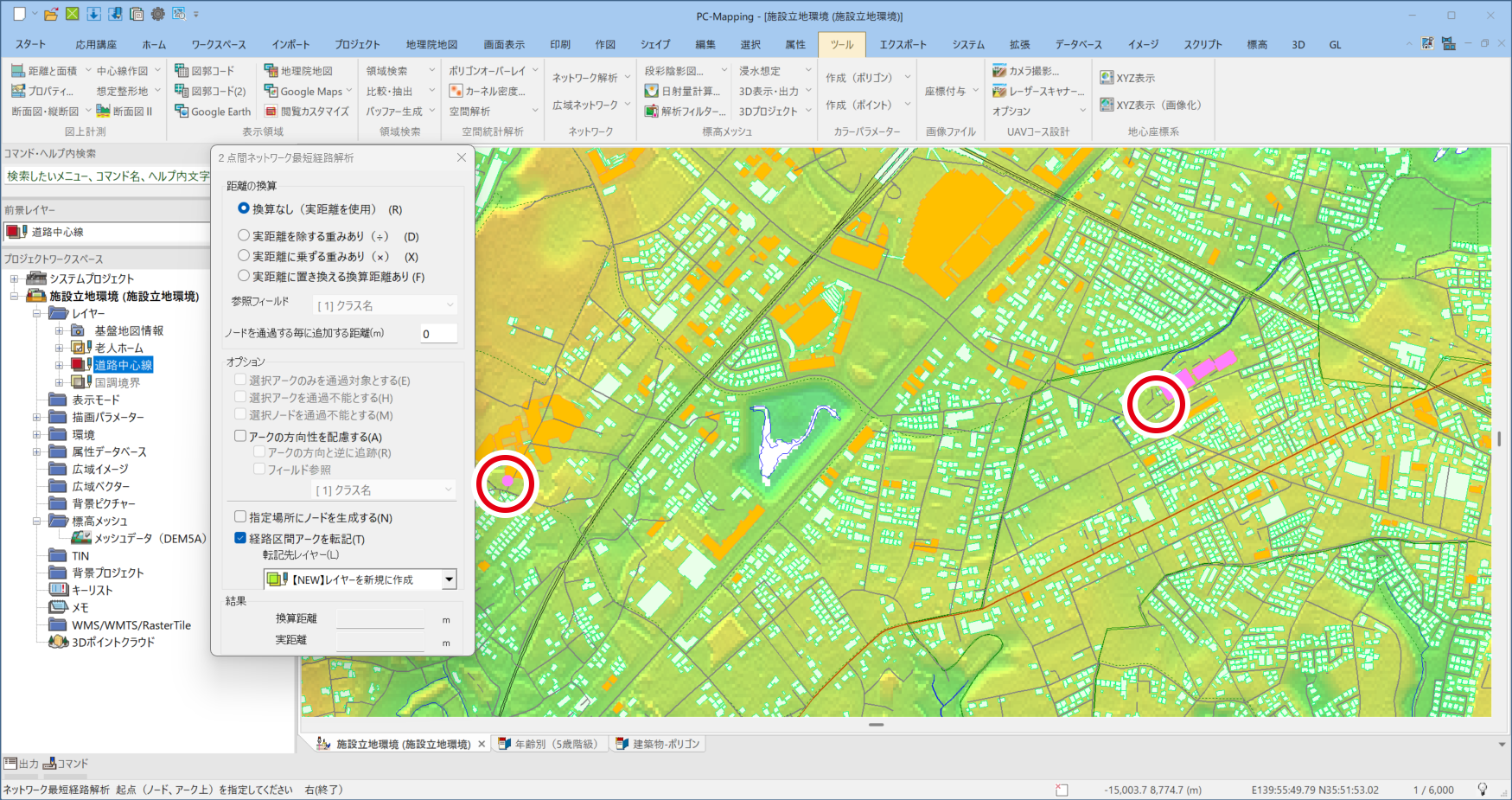

④マウスカーソルが十字になり、解析モードになっている
ことが確認できます。
老人ホームポイントの近くのアーク、病院ポリゴンの近く
のアークをそれぞれクリックして指定します。
ことが確認できます。
老人ホームポイントの近くのアーク、病院ポリゴンの近く
のアークをそれぞれクリックして指定します。

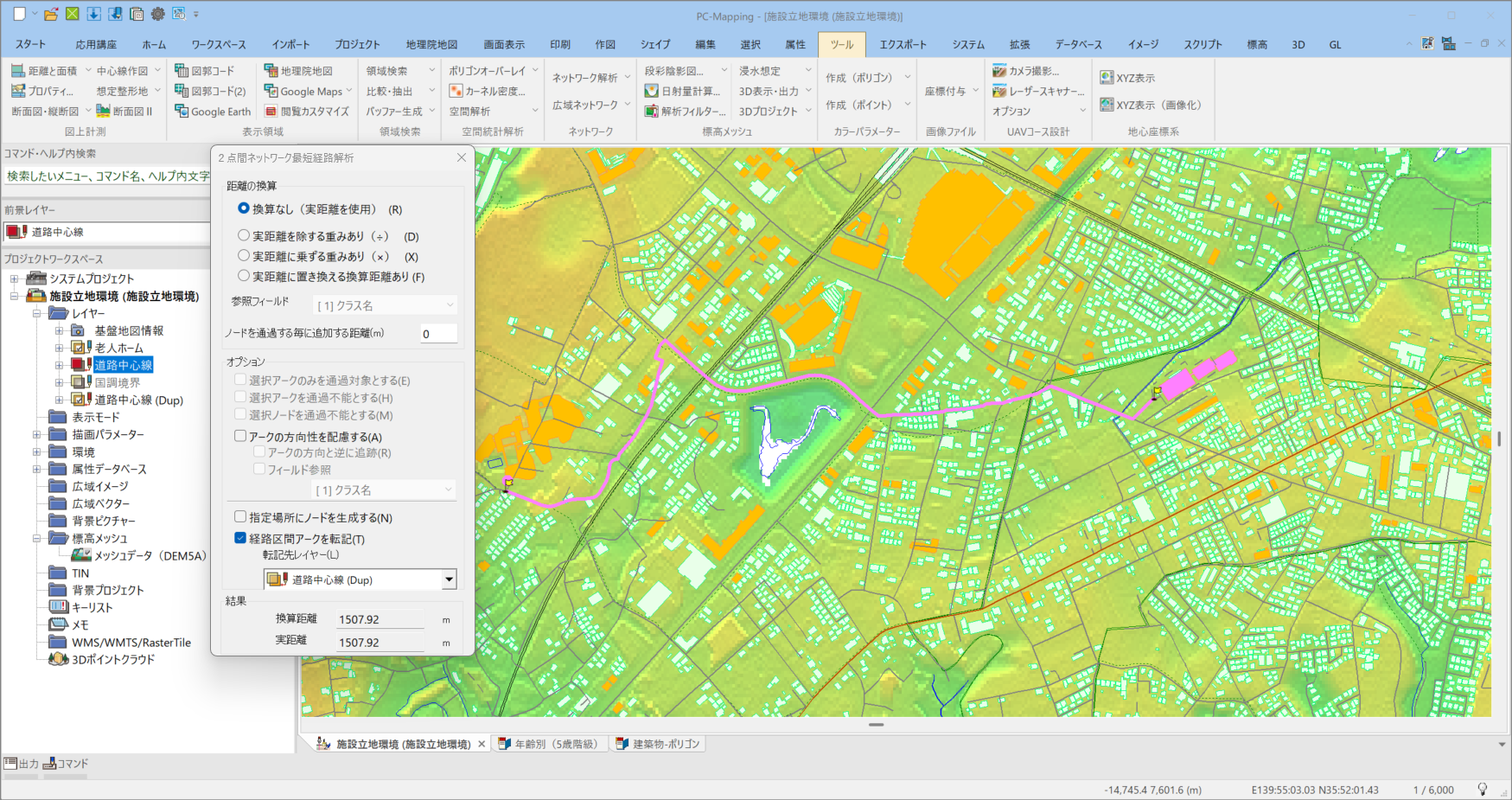

⑤経路がピンク色で強調表示されます。
⑥解析終了時は、【Esc】キーを押します。
⑥解析終了時は、【Esc】キーを押します。
