1-6. 筆ポリゴンの生成


このエントリーをはてなブックマークに追加

概要

ポリゴン生成処理を実行し、筆図形をポリゴン(面)として認識させます。

手順

不要な図枠線の削除

ポリゴン生成

ピンク色の線の部分を削除します。

1. 今回の作業において不要な図枠線(筆界線となっていな
 い部分)を削除します。

ポリゴン生成

2. [ホーム]-[作図]-[アーク削除]を実行し、
 該当アークをクリックして削除します。

ポリゴン生成

ポリゴン生成

1. [編集]-[ポリゴン]-[生成]-[ポリゴン生成]
 実行します。

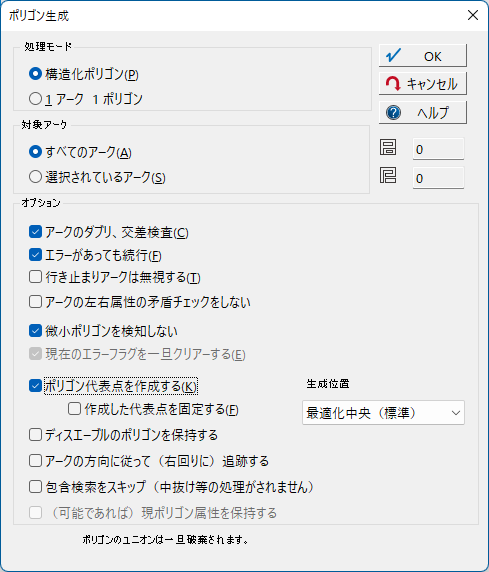

 [ポリゴン生成]ダイアログボックスが表示されるので、
 以下の通り設定を行います。
 「処理モード」:構造化ポリゴン
 「対象アーク」:すべてのアーク

 オプション:
 ・アークのダブリ、交差検査
 ・エラーがあっても続行
 ・微小ポリゴンを検知しない
 ・ポリゴン代表点を作成する

ポリゴン生成

2. 【OK】ボタンをクリックすると、ポリゴン生成が実行さ
 れ、[ポリゴン生成処理結果]ダイアログボックスに結果
 が表示されます。
 24個のポリゴンが作成され、エラーがないことを確認
 し、【OK】ボタンでダイアログを閉じます。
 [クイックアクセスツールバー]‐[上書き保存]を実行
 します。
