1-2.地籍図面の正規化
概要
スキャナーで読み込んだ図面の内図郭座標値を基準点として、正規化処理を行います。
イメージデータの正規化
スキャナーによって計測基図を読み込む場合、原稿の傾きや紙の伸縮によって歪みが発生します。
そのため、より正確な図面を作成するため、生じてしまった歪みを補正する必要があります。
このような時に、スキャナーで読み込んだイメージデータから必要な部分だけを切り出して、それを指定されたサイズに調整し、座標付けすることを「イメージデータの正規化」といいます。
そのため、より正確な図面を作成するため、生じてしまった歪みを補正する必要があります。
このような時に、スキャナーで読み込んだイメージデータから必要な部分だけを切り出して、それを指定されたサイズに調整し、座標付けすることを「イメージデータの正規化」といいます。
手順
使用するファイルを開く
1. ［ホーム］-［開く］を実行します。
［開く］ダイアログボックスが表示されます。
「ファイルの種類」のドロップダウンリストから
「すべてのイメージファイル」を選択し、
「\DATA_01\地籍図.tif」
を開きます。
［開く］ダイアログボックスが表示されます。
「ファイルの種類」のドロップダウンリストから
「すべてのイメージファイル」を選択し、
「\DATA_01\地籍図.tif」
を開きます。
2. ウィンドウ上に画像が表示されます。
この画像に対して正規化処理を行います。
※画像を画面全体に表示する時は、
［イメージ］-［表示］-［全体表示］を利用します。
この画像に対して正規化処理を行います。
※画像を画面全体に表示する時は、
［イメージ］-［表示］-［全体表示］を利用します。
正規化基準点の設定
1. 四隅にある内図郭の角に正規化基準点を設定します。
まずは、正規化基準点を設定しやすくするために、
［イメージ］-［表示］-［4分割］-［4分割表示］で
ウィンドウ表示を4分割します。
まずは、正規化基準点を設定しやすくするために、
［イメージ］-［表示］-［4分割］-［4分割表示］で
ウィンドウ表示を4分割します。
2. 4分割された画面それぞれを内図郭の
左上、左下、右上、右下の角に合わせて拡大表示します。
拡大表示できたら、
左上、左下、右上、右下の角に合わせて拡大表示します。
拡大表示できたら、
- ［イメージ］-［正規化（基準点）］-［左上基準点］
- ［イメージ］-［正規化（基準点）］-［左下基準点］
- ［イメージ］-［正規化（基準点）］-［右上基準点］
- ［イメージ］-［正規化（基準点）］-［右下基準点］
マウスによる拡大縮小表示
マウスホイール上回転でマウス個所拡大表示、下回転で縮小表示します。

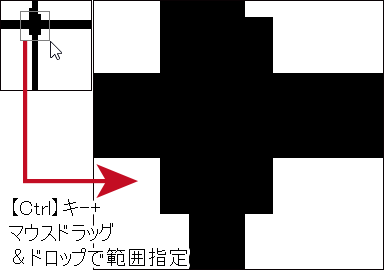

【Ctrl】キー+マウス左ボタンで範囲指定拡大、
【Ctrl】キー+マウス右ボタンで縮小表示が行えます。
【Ctrl】キー+マウス左ボタンで範囲指定拡大、
【Ctrl】キー+マウス右ボタンで縮小表示が行えます。
※各基準点を配置した際に表示される［正規化基準点情報］
ダイアログボックスでは、何も入力せずに
【OK】ボタンをクリックします。
ダイアログボックスでは、何も入力せずに
【OK】ボタンをクリックします。
※［イメージ］-［正規化（基準点）］-［基準点領域表示］
をオンにすると、正規化基準点をつないだ領域を
確認することができます。
画像が領域の内側に含まれているほど、
正規化処理の精度は高くなります。
四分割表示の解除は、四分割ウィンドウの中心でダブル
クリック、または、［イメージ］-［表示］-［4分割］
-［分割解除］で解除できます。
をオンにすると、正規化基準点をつないだ領域を
確認することができます。
画像が領域の内側に含まれているほど、
正規化処理の精度は高くなります。
四分割表示の解除は、四分割ウィンドウの中心でダブル
クリック、または、［イメージ］-［表示］-［4分割］
-［分割解除］で解除できます。
正規化処理の実行
1. ［イメージ］-［正規化（基準点）］-［正規化実行］を
実行すると、［正規化］ダイアログボックスが表示
されます。
「正規化後の図郭・座標系」では
「直角座標系」を選択します。
続けて、【設定】ボタンをクリックします。
実行すると、［正規化］ダイアログボックスが表示
されます。
「正規化後の図郭・座標系」では
「直角座標系」を選択します。
続けて、【設定】ボタンをクリックします。
2. ［直角座標系の設定］ダイアログボックスが表示される
ので、「論理図郭」に以下の値を入力します。
左下：X=63900m Y=-85400m
右上：X=64050m Y=-85200m
※左上、右下は自動で入力されます。
「この座標は世界測地系JGD2000です」をオフに
します。
また、「付帯情報」の「系」は「9系」、
「縮尺」は「1/500」に設定します。
【OK】ボタンをクリックし、ダイアログを閉じます。
ので、「論理図郭」に以下の値を入力します。
左下：X=63900m Y=-85400m
右上：X=64050m Y=-85200m
※左上、右下は自動で入力されます。
「この座標は世界測地系JGD2000です」をオフに
します。
また、「付帯情報」の「系」は「9系」、
「縮尺」は「1/500」に設定します。
【OK】ボタンをクリックし、ダイアログを閉じます。
3. 次に、「正規化後のサイズ」をピクセルで設定します。
【ヒント】ボタンをクリックすると、
［イメージサイズのヒント］ダイアログボックスが
表示されます。
このダイアログで、元図面のサイズと解像度から自動で
正規化後のサイズを設定します。
「幅」が400(mm)、
「高さ」が300(mm)
となっていることを確認し、
「解像度」を300DPIに設定します。
【OK】ボタンをクリックし、ダイアログを閉じます。
【ヒント】ボタンをクリックすると、
［イメージサイズのヒント］ダイアログボックスが
表示されます。
このダイアログで、元図面のサイズと解像度から自動で
正規化後のサイズを設定します。
「幅」が400(mm)、
「高さ」が300(mm)
となっていることを確認し、
「解像度」を300DPIに設定します。
【OK】ボタンをクリックし、ダイアログを閉じます。
4. 「正規化・座標変換手法」を
ドロップダウンリストから選択します。
今回は、「正規化基準点を四隅点として処理する（Ver.3
互換モード）」を選択します。
また、「元のイメージを残す」チェックをオンにします。
図郭四隅を基準点にした正規化
スキャナーで読み込んでイメージデータから必要な部分
だけを切り出し、指定された四隅点と正規化後のサイズ
から、原稿の傾きや紙の伸縮によって発生した歪みを
補正します。
ドロップダウンリストから選択します。
今回は、「正規化基準点を四隅点として処理する（Ver.3
互換モード）」を選択します。
また、「元のイメージを残す」チェックをオンにします。
図郭四隅を基準点にした正規化
スキャナーで読み込んでイメージデータから必要な部分
だけを切り出し、指定された四隅点と正規化後のサイズ
から、原稿の傾きや紙の伸縮によって発生した歪みを
補正します。
5. 【OK】ボタンをクリックし、正規化を実行します。
「元のイメージを残す」チェックをオンにしておけば、
新規ウィンドウに正規化されたイメージが表示されます。
これで、画像に位置座標が与えられました。
「元のイメージを残す」チェックをオンにしておけば、
新規ウィンドウに正規化されたイメージが表示されます。
これで、画像に位置座標が与えられました。
