2-2-2.構造化データの作成:作図操作


このエントリーをはてなブックマークに追加

作図

基本講座¥実習データ¥構造化データ.pcm

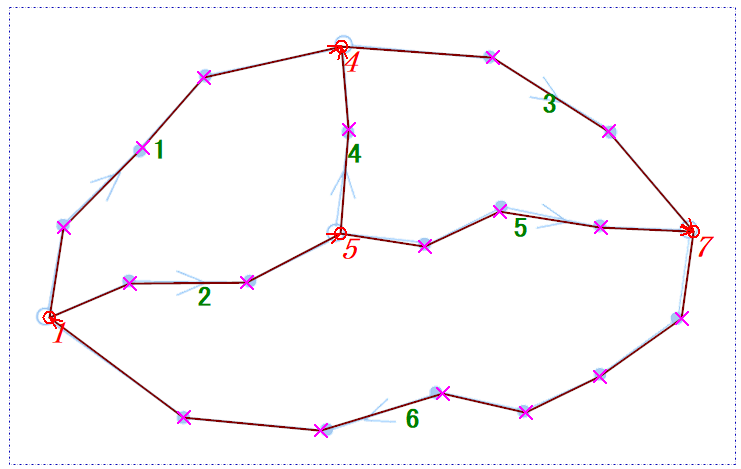

を開き、左図の様にアークを作図します。

背景に引いたイメージをなぞってアーク(線)を追加します。

※この講座に音声はありません。

1.アークでトレース

アーク追加

トレース

  1. [ホーム]-[作図]-[アーク追加]で、マウスカーソルが十字になり、作図モードになります。
  2. アークを追加する始点をクリックします。
    青い□が端点ノードのマークで、赤い数字がノードの内部番号です。
  3. 続いて、次の個所をクリックします。
    緑の数字が、アークの内部番号です。
  4. 画面上で、マウスクリックした位置がアークの補間点となり、ピンクの✕印で表現されます。
  5. 右クリックで、アーク追加を終了します。
  6. 残像が残る場合は[画面表示]-[画面表示]-[再描画]実行、または【F5】キーを押すと画面を再描画します。

アーク結合

アーク結合

  1. 線と線を「結合」させるには、始点ノード上で【Ctrl】キー+マウス左ボタンクリックします。
    (中ボタンクリックのみでも可能)
  2. 画面上の残像は、キーボード【F5】キーでリフレッシュされます。
  3. 結合点ノードの赤い〇のマークが表示されます。

結合から開始

アーク作図

  1. 同様に内側の線も「結合」させた状態で作成します。
  2. 背景イメージを全てトレースしたら、アーク追加処理は終了です。
作図途中でアーク追加を終了する場合はマウス右ボタンまたは【Esc】キーを押します。

2.アーク編集

アーク編集:補間点移動

補間点を打つ位置を間違えてしまった場合には、
[ホーム]-[作図]-[補間点操作]を利用します。
ピンク色の印の補間点だけでなく、ノード()の移動も行えます。

補間点操作

左クリックで補間点をキャッチ&リリース

  1. [ホーム]-[作図]-[補間点操作]を実行します。
  2. 移動させる補間点(またはノード)の位置へマウスを移動し、左クリックします。
  3. 移動先で再度左クリックすると、移動位置が確定します。
  4. 補間点位置上で右クリックすると、該当補間点を削除します。

アーク追加途中に補間点単位で戻る

Escキーバック

作図途中で、キーボードの【Esc】キーを押すと、一つ前の補間点に戻ります。

アーク削除

アーク削除

  • [ホーム]-[作図]-[アーク削除]で、ノードからノードまでを1アークとして削除します。
  • 1アーク間の途中を削除する場合は、[作図]-[アーク・ノード]-[分割]で、削除する位置の始点と終点を区切った個所を[アーク削除]で削除できます。

3.豊富な作図、編集メニュー

ここでは紹介できないほどの作図関連メニューが、[作図]タブ、[編集]タブに用意してありますので、
ぜひお試しください。

作図メニュー

[作図]メニュー
