1-4.筆界点データのインポート
概要
SIMAフォーマットの筆界点データをインポートし、ポイントデータとします。
取り込んだポイントデータは、筆界線をトレースする際の基準として利用します。
取り込んだポイントデータは、筆界線をトレースする際の基準として利用します。
手順
SIMAデータのインポート
1. ［プロジェクトエキスパート］-［レイヤー］パネルで、
【追加】ボタンをクリックします。
続けて、［インポート］‐［SIMA］‐［SIMAデータ］
の順にクリックします。
【追加】ボタンをクリックします。
続けて、［インポート］‐［SIMA］‐［SIMAデータ］
の順にクリックします。
2. ［開く」ダイアログボックスが表示されるので、
「DATA_01\地籍図管理\筆界点.sim」
を選択し、【開く】ボタンをクリックします。
「DATA_01\地籍図管理\筆界点.sim」
を選択し、【開く】ボタンをクリックします。
3.続けて ［SIMAインポート］ダイアログボックスが表示
されます。
SIMAデータは図郭情報を持たないため、この後の作業が
しやすいようにインポート時に図郭の設定を行います。

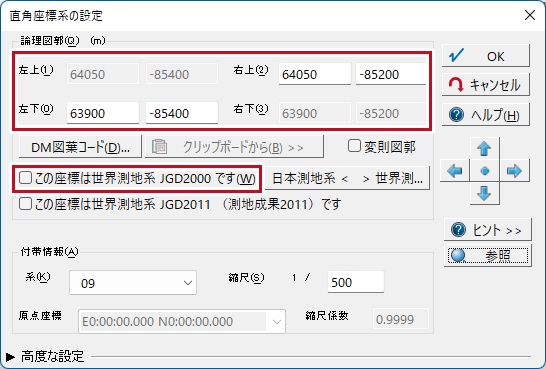

【図郭の設定】ボタンをクリックし､［直角座標系の
設定］ダイアログボックスを開きます。
されます。
SIMAデータは図郭情報を持たないため、この後の作業が
しやすいようにインポート時に図郭の設定を行います。
【図郭の設定】ボタンをクリックし､［直角座標系の
設定］ダイアログボックスを開きます。
4. 【参照】ボタンをクリックし、「地籍図」（プロジェ
クト）→「筆図形」（レイヤー）の順にクリックすると、
「筆図形」レイヤーの図郭情報が自動で入力されます。
【OK】ボタンをクリックしてダイアログを閉じます。
［SIMAインポート］ダイアログも【OK】ボタンで閉じる
と、インポートが実行されます。
クト）→「筆図形」（レイヤー）の順にクリックすると、
「筆図形」レイヤーの図郭情報が自動で入力されます。
【OK】ボタンをクリックしてダイアログを閉じます。
［SIMAインポート］ダイアログも【OK】ボタンで閉じる
と、インポートが実行されます。
↓
参照した値が反映される。
インポートされたポイントデータを確認
1. インポート処理の結果、プロジェクトにレイヤー「地籍
図（その他）」が追加されます。
【OK】ボタンをクリックし、プロジェクトエキスパート
を閉じます。
図（その他）」が追加されます。
【OK】ボタンをクリックし、プロジェクトエキスパート
を閉じます。
2. 「地籍図（その他）」レイヤーのポイント属性情報を
確認します。
［ホーム］-［属性照会］-［ポイント］を実行します。
［属性照会］ダイアログボックスが表示されるので、任意
のポイントをクリックします。
属性情報として、「点番号」「点名称」が入力されている
ことが確認できます。
確認します。
［ホーム］-［属性照会］-［ポイント］を実行します。
［属性照会］ダイアログボックスが表示されるので、任意
のポイントをクリックします。
属性情報として、「点番号」「点名称」が入力されている
ことが確認できます。
3. ［属性照会］ダイアログボックスでは、内部番号や位置
座標等の固有属性を確認することもできます。
確認が終わったら、［クイックアクセスツールバー］‐
［上書き保存］を実行します。
座標等の固有属性を確認することもできます。
確認が終わったら、［クイックアクセスツールバー］‐
［上書き保存］を実行します。
