5-4.空間データ解析
※この講座に音声はありません。
ここでは、指定の図形から指定の幅や半径以内に含まれる部分を抽出、認識させるバッファー生成（バッファー選択）機能を使用し、道路に隣接する筆を検索します。
1.「道路」ポリゴンを選択する
①道路部分を拡大表示します。
前項「5-3.属性データからの検索」の結果の選択状態が
残っている場合は、次の②を実行する前に［選択］-
［解除］-［すべてレイヤーの選択解除］で選択状態を
解除してください。
前項「5-3.属性データからの検索」の結果の選択状態が
残っている場合は、次の②を実行する前に［選択］-
［解除］-［すべてレイヤーの選択解除］で選択状態を
解除してください。
②［選択］-［個別選択］-［ポリゴン選択］ を実行し、
道路ポリゴンをクリックします。
ピンク色のドットで強調表示（選択状態）されます。
道路ポリゴンをクリックします。
ピンク色のドットで強調表示（選択状態）されます。
2.「道路」に隣接する土地をバッファー選択
①［選択］-［個別選択］-［バッファー選択］ を実行する
と、［バッファーを生成して選択］ダイアログボックスが
表示されますので、設定を行います。
［ポリゴンから生成する］：ON
・幅：５m
・バッファー値は一括に指定
［（アーク・ポリゴンからの場合）RVCモードで
バッファーを生成する］：ON
選択対象レイヤー：筆図形
・［部分的包含も選択］チェックボックス：ON
・選択対象要素：ポリゴン
［生成バッファーを表示する］：ON
と、［バッファーを生成して選択］ダイアログボックスが
表示されますので、設定を行います。
［ポリゴンから生成する］：ON
・幅：５m
・バッファー値は一括に指定
［（アーク・ポリゴンからの場合）RVCモードで
バッファーを生成する］：ON
選択対象レイヤー：筆図形
・［部分的包含も選択］チェックボックス：ON
・選択対象要素：ポリゴン
［生成バッファーを表示する］：ON
②【OK】ボタンをクリックすると、該当の筆ポリゴンが
強調表示されます
強調表示されます
3.ベクターデータからリンク先データベースを検索
内部のデータではなく、「筆ID」による参照先データベースであるリンク先の「筆属性」データベースの該当レコードを検索することができます。

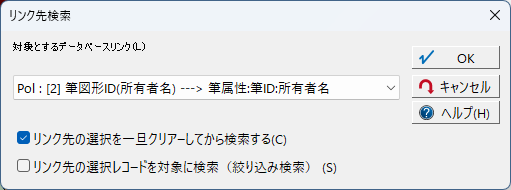

①［属性］-［データベースリンク］-［選択ベクターの
リンク先検索］ を実行します。
前項「5-3.属性データからの検索」の結果の選択状態が
残っている場合は、「リンク先の選択を一旦クリアーし
てから検索する」チェックボックスをONにしてください｡
リンク先検索］ を実行します。
前項「5-3.属性データからの検索」の結果の選択状態が
残っている場合は、「リンク先の選択を一旦クリアーし
てから検索する」チェックボックスをONにしてください｡
②リンク先の「筆属性」データベースの該当レコードが表示
されます。
されます。
③ベクターウィンドウをアクティブにして、［クイックアクセスツールバー］-［上書き保存］を実行し、
プロジェクトを上書き保存します。
プロジェクトを上書き保存します。
環境設定
図は、［システムプロジェクト］-［環境１］
バッファーの塗り方や、選択ポリゴンの塗色など、プロジェクト全体に関する基本描画は、［プロジェクトエキスパート］-［環境-1］で行えます。
今後作成するプロジェクトの色を設定する場合は、
［スタート］-［システムプロジェクト］の［環境1］パネルで設定できます。
これは、今後作成するプロジェクトに対し有効です。
現在の設定を変更する場合は、［プロジェクトエキス
パート］-［環境-1］を利用して下さい。
今後作成するプロジェクトの色を設定する場合は、
［スタート］-［システムプロジェクト］の［環境1］パネルで設定できます。
これは、今後作成するプロジェクトに対し有効です。
現在の設定を変更する場合は、［プロジェクトエキス
パート］-［環境-1］を利用して下さい。
