2025/12/03 更新 PCM8.059
ページ内目次
- ［Z値］-［Z値照会・更新］ダイアログ更新
- ［Z値］-［個別Z値付与］オプション追加
- ［Z値］-［一括Z値付与］オプション追加
- ［Z値］-［ノード・アーク間 Z値操作］オプション追加
- 計算フィールド 新規コマンド追加
- ［データベース］-［表示］追加
- ［属性転記（レイヤー間）］オプション追加
- ［タスクメニュー］オプション追加
- ［座標で表示中心位置設定］項目追加
- スナップショット機能 オプション追加
- 「表示モード」機能追加
- ［文字列編集］-［文字列間交差検査］追加
- ［固有属性選択］Z値での選択 追加
- ［特殊選択］ユニオンのパイロット追加
- 「コマンド文での区切り文字」の設定 オプション追加
- 「メニューにないコマンド」を追加
［Z値］-［Z値照会・更新］ダイアログ更新

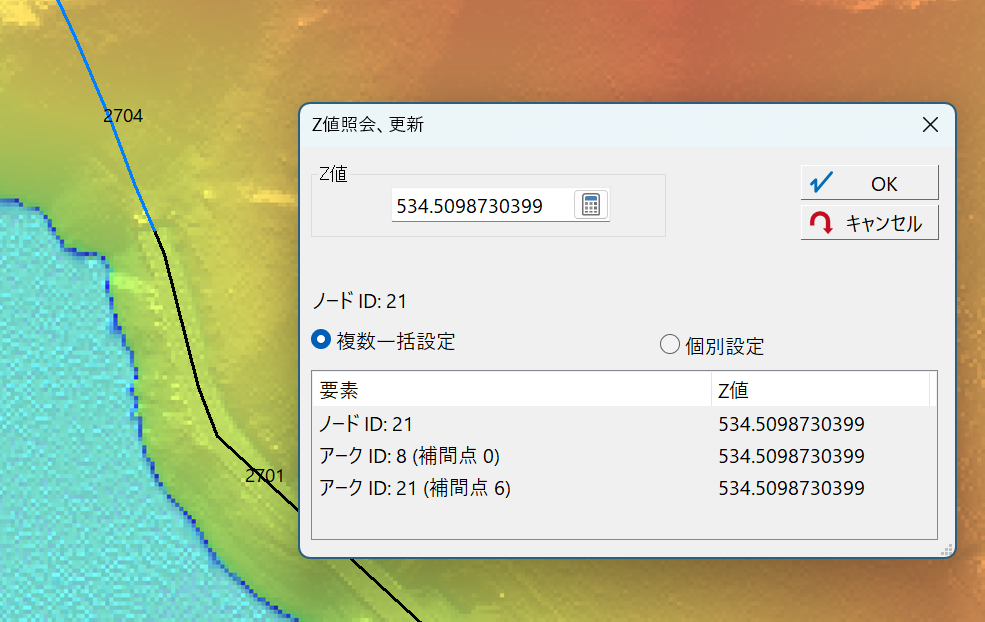

［編集］-［編集］-［Z値］-［Z値照会・更新］で、
同一座標を共有する複数のポイント・ノード・アーク補間点がある場合、一括、もしくは個別でもZ値の更新ができるようにしました。
同一座標を共有する複数のポイント・ノード・アーク補間点がある場合、一括、もしくは個別でもZ値の更新ができるようにしました。

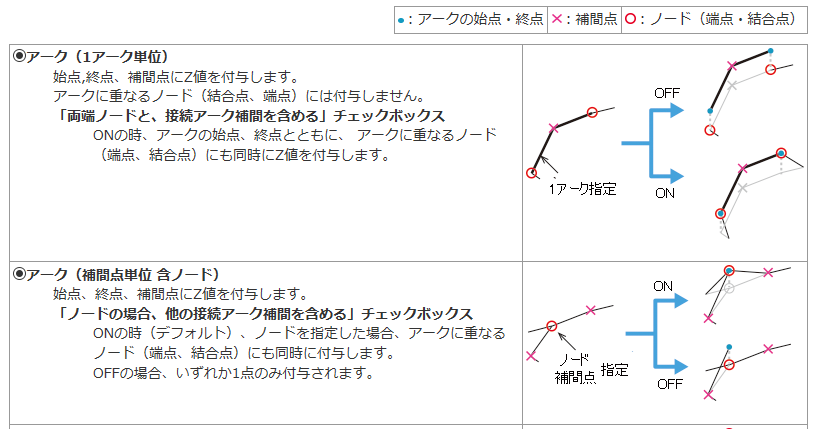

［Z値］-［個別Z値付与］オプション追加
［編集］-［編集］-［Z値］-［個別Z値付与］の、
「アーク（1アーク単位）」に対して、
「両端ノードと、接続アーク補間を含める」オプションを追加しました。
「アーク（補間点単位 含ノード）」に対して、
「ノードの場合、他の接続アーク補間を含める」オプションを追加しました。
「アーク（1アーク単位）」に対して、
「両端ノードと、接続アーク補間を含める」オプションを追加しました。
「アーク（補間点単位 含ノード）」に対して、
「ノードの場合、他の接続アーク補間を含める」オプションを追加しました。
［Z値］-［一括Z値付与］オプション追加
［編集］-［編集］-［Z値］-［一括Z値付与］の、

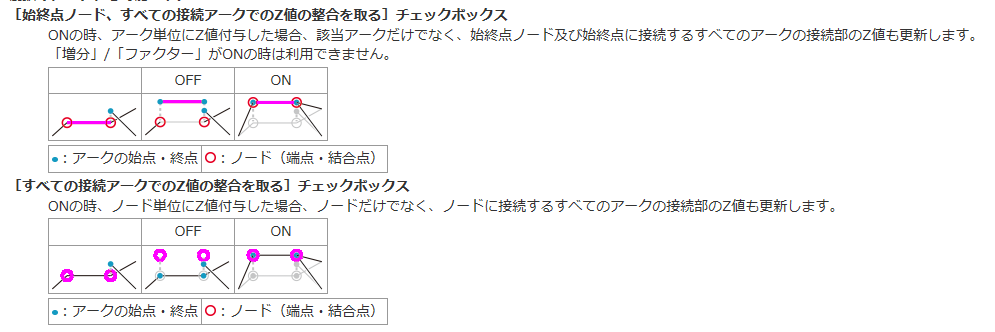

アークに対して、「始終点ノード、すべての接続アークでのZ値の整合を取る」オプションを追加しました。
ノードに対して、「すべての接続アークでのZ値の整合を取る」オプションを追加しました。
アークに対して、「始終点ノード、すべての接続アークでのZ値の整合を取る」オプションを追加しました。
ノードに対して、「すべての接続アークでのZ値の整合を取る」オプションを追加しました。
［Z値］-［ノード・アーク間 Z値操作］オプション追加

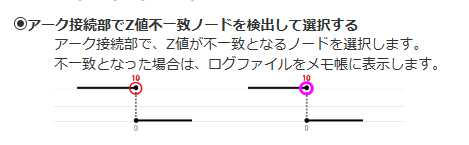

［編集］-［編集］-［Z値］-［ノード・アーク間 Z値操作］へ、「アーク接続部でZ値不一致ノードを検出して選択する」オプションを追加しました。
計算フィールド 新規コマンド追加
計算フィールドに「TokenGet」を追加しました。
TokenGet(文字列, 区切り文字, インデックス)
指定された文字列を区切り文字で分割し、指定されたインデックス番目（0～）の文字列を取得する。
例：TokenGet( a , b , n )
文字列aを文字列bをセパレーターにして分解後、n番目の文字列を取得します。
TokenGet(文字列, 区切り文字, インデックス)
指定された文字列を区切り文字で分割し、指定されたインデックス番目（0～）の文字列を取得する。
例：TokenGet( a , b , n )
文字列aを文字列bをセパレーターにして分解後、n番目の文字列を取得します。
［データベース］-［表示］追加

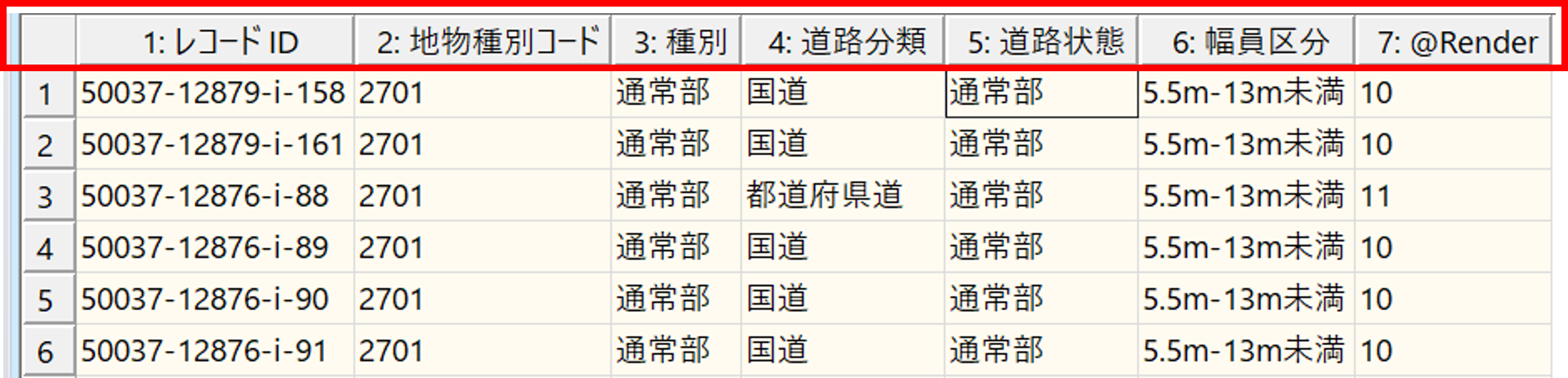

［データベース］-［表示］へ、［フィールドインデックス］を追加しました。
データベースウィンドウでのフィールド名の表記に、１からの連番を付加します。
データベースウィンドウでのフィールド名の表記に、１からの連番を付加します。
［属性転記（レイヤー間）］オプション追加

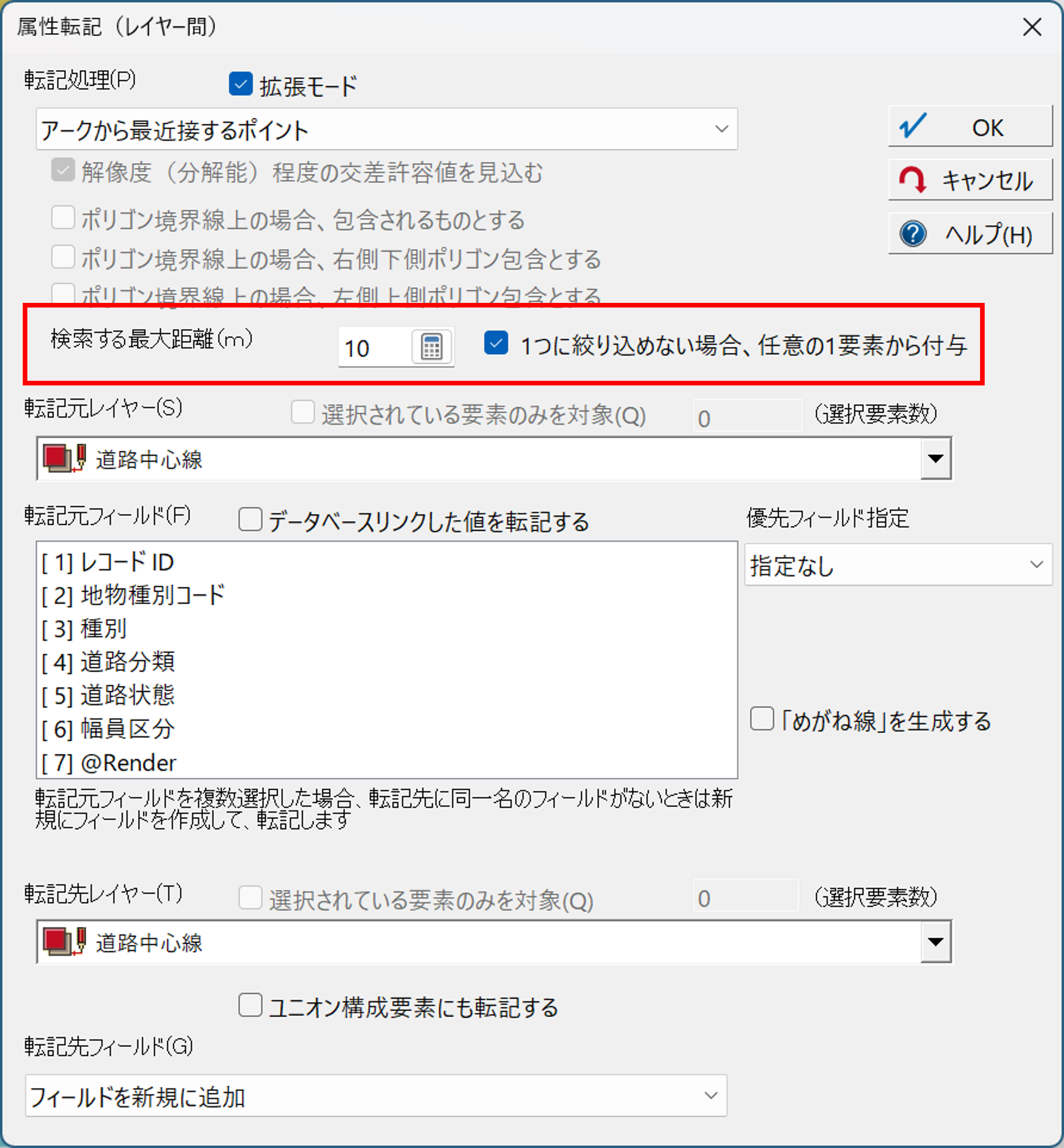

［属性］-［オプション］-［属性転記］-［属性転記（レイヤー間）］の、
また、「１つに絞り込めない場合、任意の1要素から付与」チェックを追加しました。こちらがONの場合、1つに絞り込めない場合はいずれか1つから属性付与を行います。
- アークから最近接するポイント
- アークから最近接するアーク
- アークから最近接するポリゴン
- ポリゴン外周から最近接するポイント
- ポリゴン外周から最近接するアーク
- ポリゴン外周から最近接するポリゴン
また、「１つに絞り込めない場合、任意の1要素から付与」チェックを追加しました。こちらがONの場合、1つに絞り込めない場合はいずれか1つから属性付与を行います。

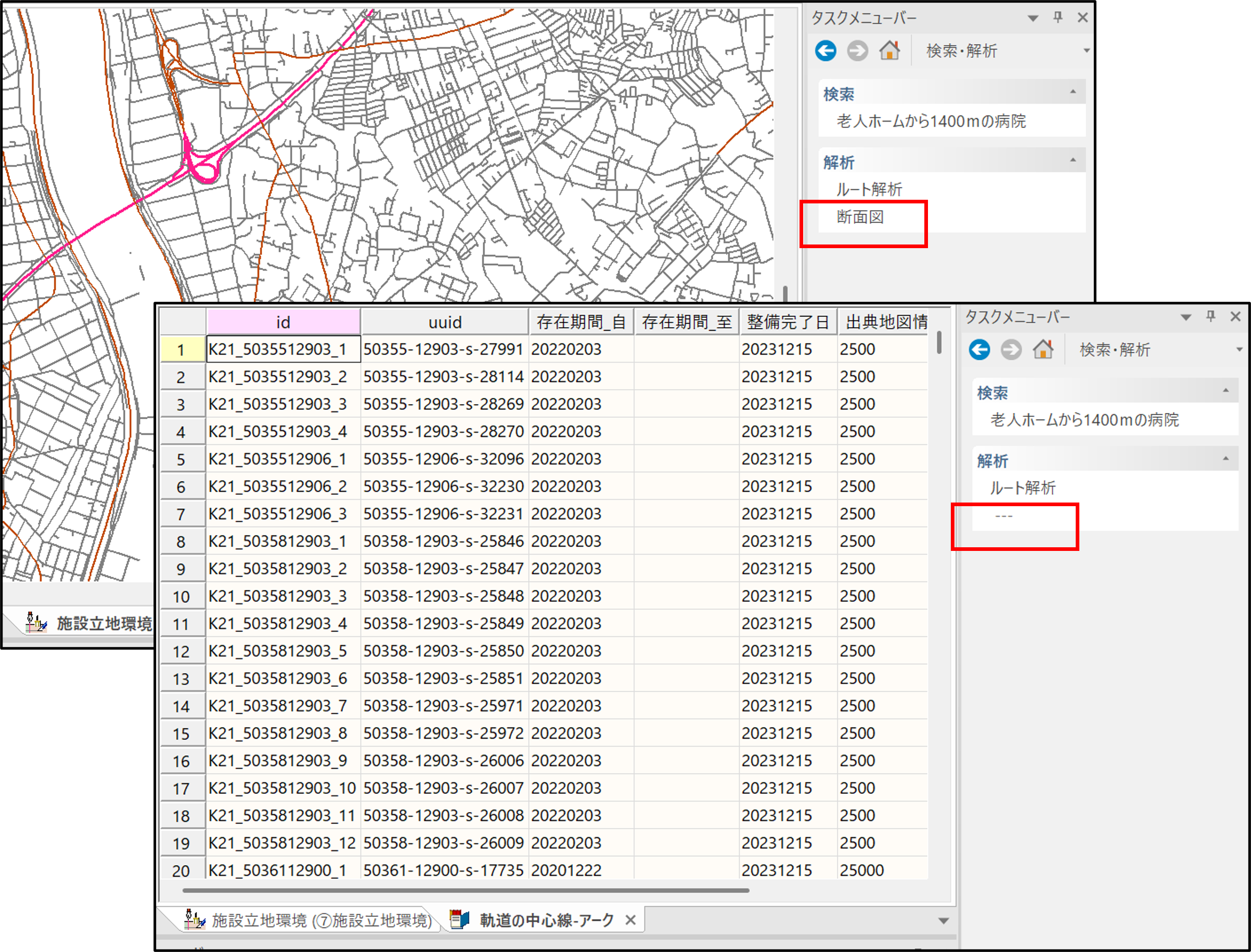

［タスクメニュー］オプション追加
「ベクタードキュメント時のみ利用可」「使用不可の場合、（グレーアウトではなく）非表示（---表示）とする」をON
［ワークスぺース］-［コマンドバー］
［タスクメニューバー］のタスク設定に関して、
指定のドキュメントでない場合はそのタスクはグレーアウトします。
あわせて、「使用不可の場合、（グレーアウトではなく）非表示（---表示）とする」オプションを追加しました。
［タスクメニューバー］のタスク設定に関して、
- 「常時使用可」
- 「ベクタードキュメント時のみ使用可」
- 「データベースドキュメント時のみ使用可」
指定のドキュメントでない場合はそのタスクはグレーアウトします。
あわせて、「使用不可の場合、（グレーアウトではなく）非表示（---表示）とする」オプションを追加しました。

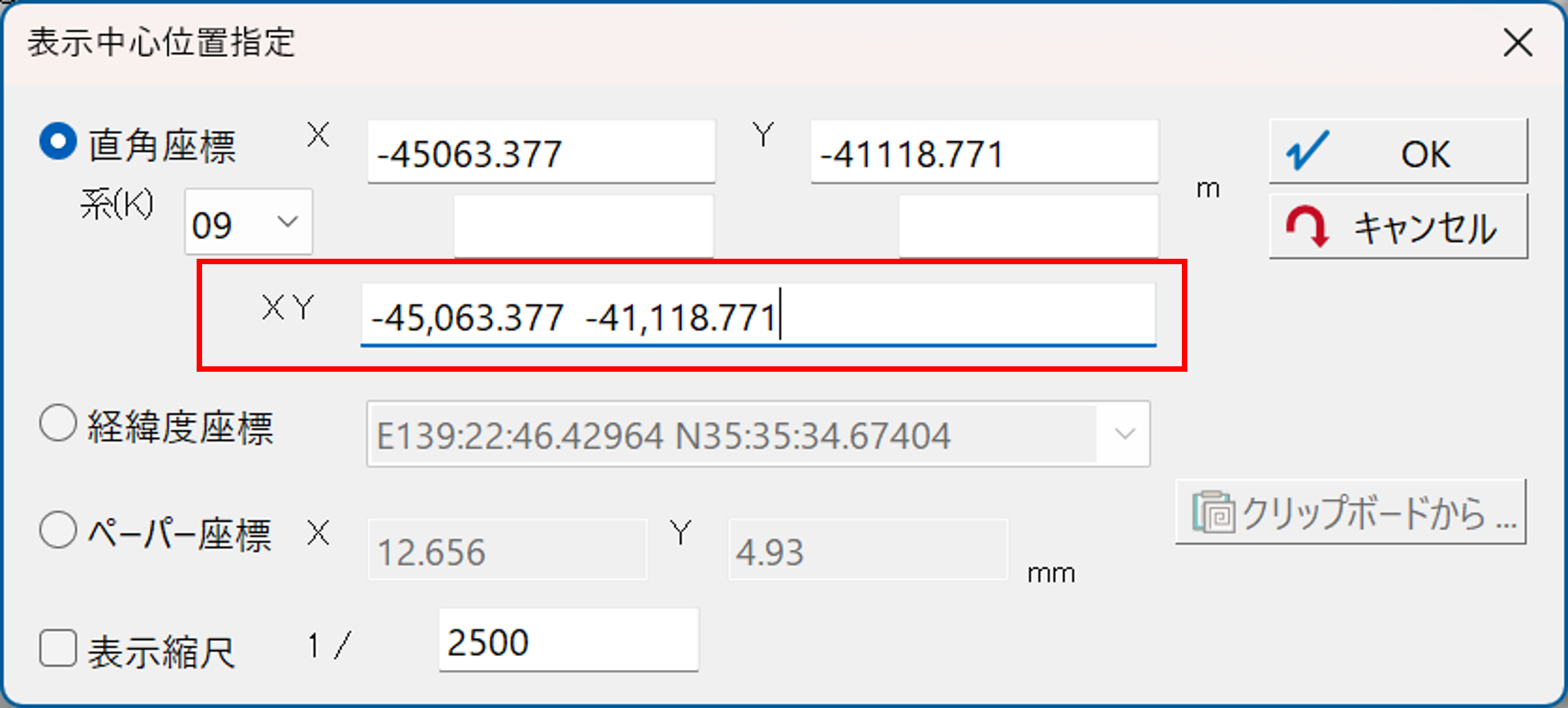

［座標で表示中心位置設定］項目追加
［画面表示］-［画面表示］-［表示領域］-［座標で表示中心位置設定］のダイアログで、直角座標系指定時に、3桁のカンマ区切りで、XY座標を記述する型式に対応しました。
スナップショット機能 オプション追加

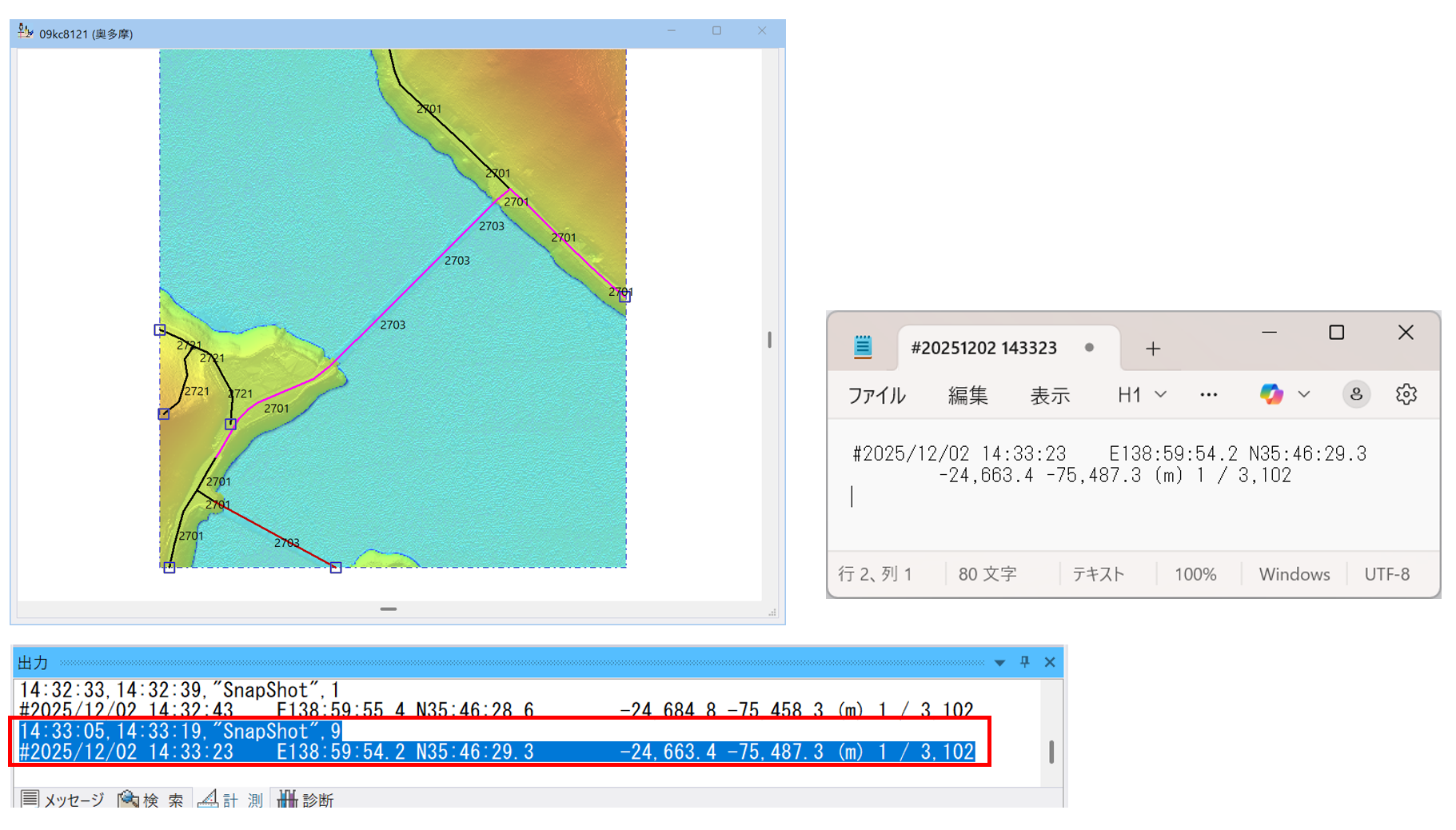

コピー（PrintScreen）キーなどによるスナップショット機能に関して、画像だけでなく、その時のステータスバーの座標情報なども文字列としてクリップボードにコピーされるようにしました。
［拡張］-［スナップショット］-［スナップショット機能の設定］ダイアログ、「ステータスバーの座標情報なども文字列としてクリップボードにコピーする」 チェックをONにすることで有効になります。
また、同じ内容が、アウトプットバー「出力」「計測」ペインにも表記されます。
［拡張］-［スナップショット］-［スナップショット機能の設定］ダイアログ、「ステータスバーの座標情報なども文字列としてクリップボードにコピーする」 チェックをONにすることで有効になります。
また、同じ内容が、アウトプットバー「出力」「計測」ペインにも表記されます。

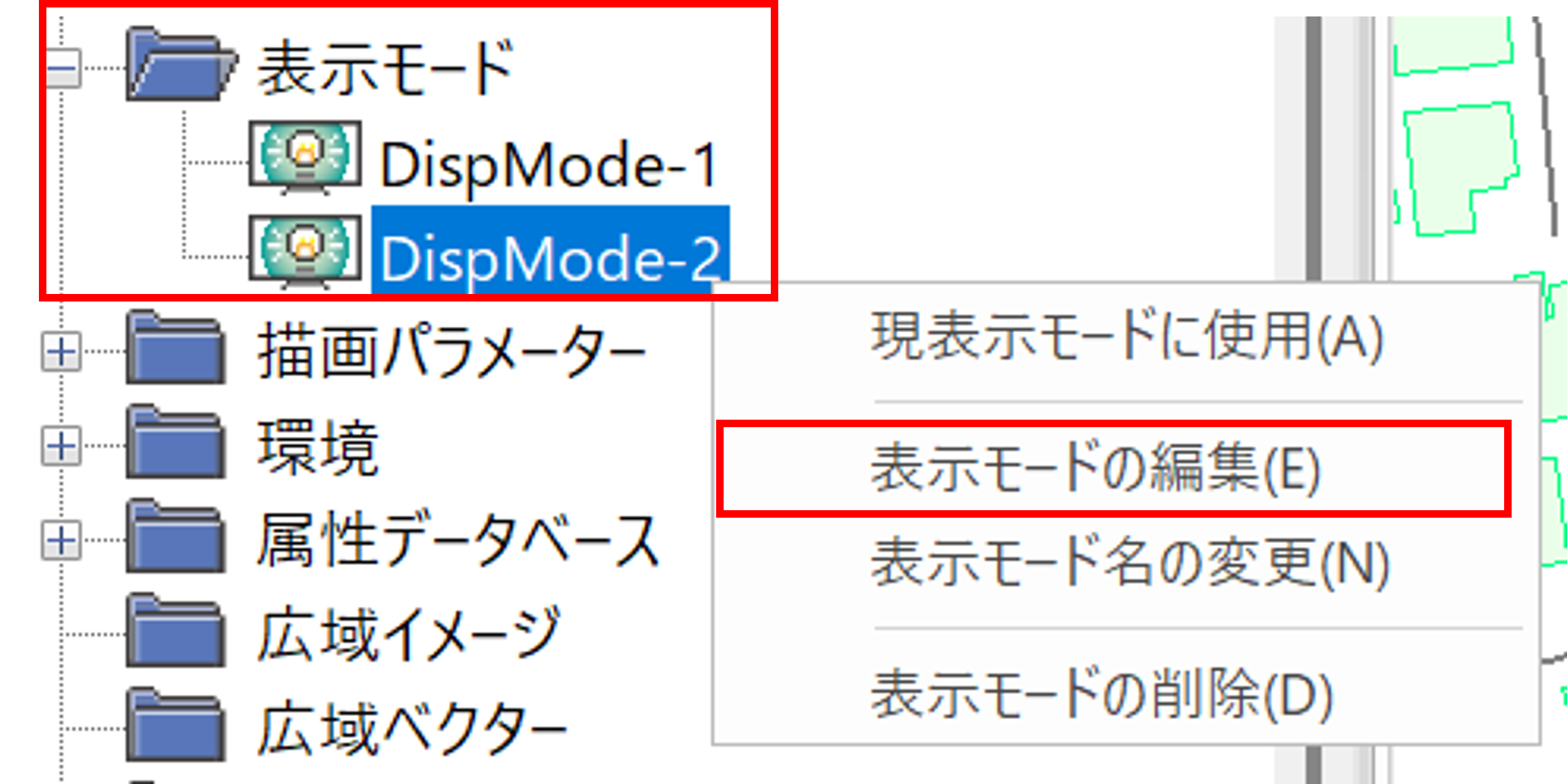

「表示モード」機能追加
プロジェクトワークスペースの「表示モード」に関して、登録された表示モードをダブルクリックすることでその表示モードに切り換えるようにしました。
また、右ボタンメニューに「表示モードの編集」を追加しました。こちらからも［プロジェクトエキスパート］-［表示モード］パネルを開けます。
また、右ボタンメニューに「表示モードの編集」を追加しました。こちらからも［プロジェクトエキスパート］-［表示モード］パネルを開けます。
［文字列編集］-［文字列間交差検査］追加
［編集］-［編集］-［文字列編集］-［文字列間交差検査］を追加しました。
文字列のアウトライン（ベクター間）の交差判定を行い、交差箇所にマーカーポイントを発生させたレイヤーを生成します。
文字列のアウトライン（ベクター間）の交差判定を行い、交差箇所にマーカーポイントを発生させたレイヤーを生成します。
［固有属性選択］Z値での選択 追加
［選択］-［属性選択］-［固有属性選択］

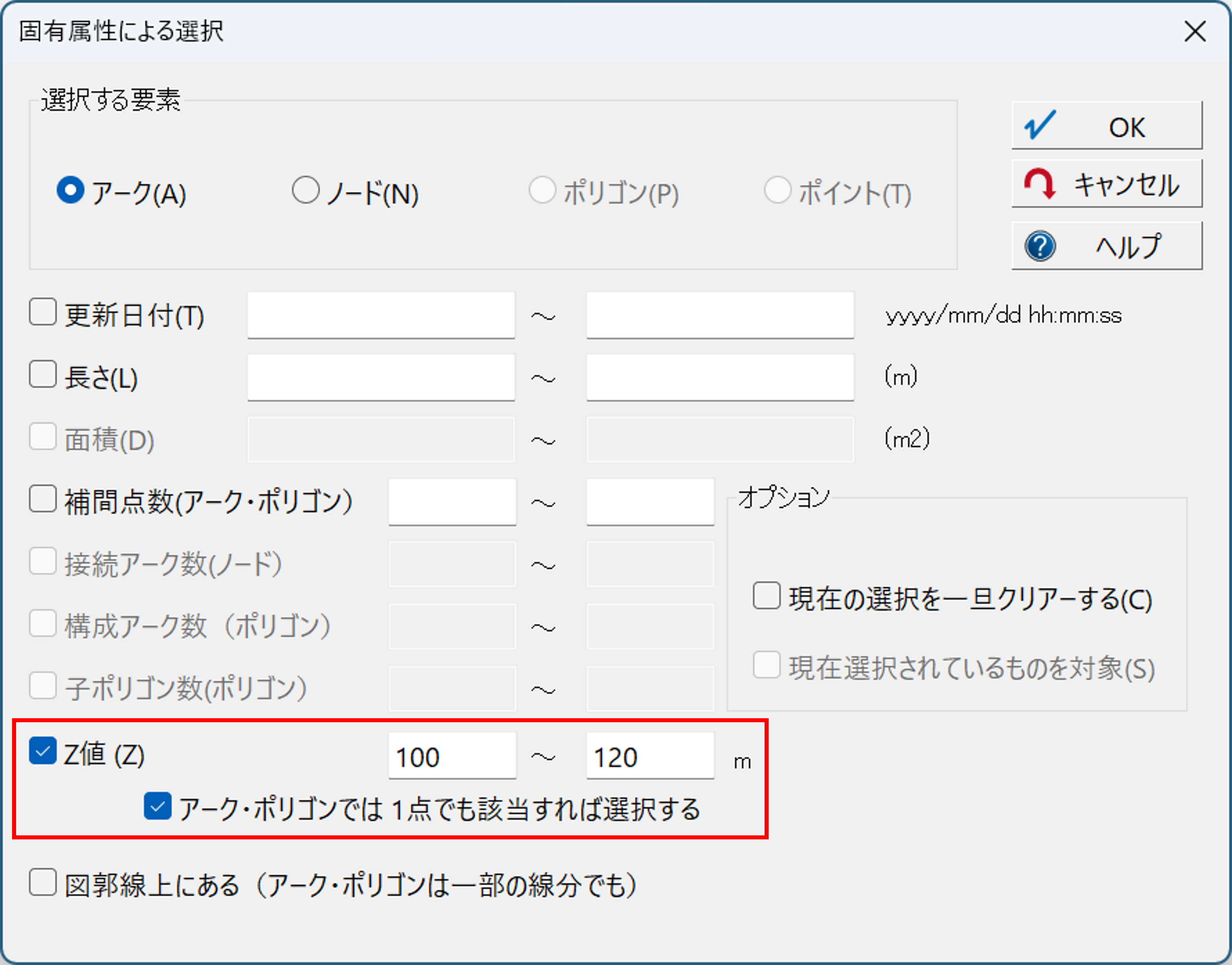

［固有属性による選択］ダイアログで、Z値による選択条件を指定できるようにしました。
また、アーク・ポリゴンに関して、
［固有属性による選択］ダイアログで、Z値による選択条件を指定できるようにしました。
また、アーク・ポリゴンに関して、
- 全点が指定条件を満たす場合に選択するか
- 1点でも満たす場合に選択するか
［特殊選択］ユニオンのパイロット追加

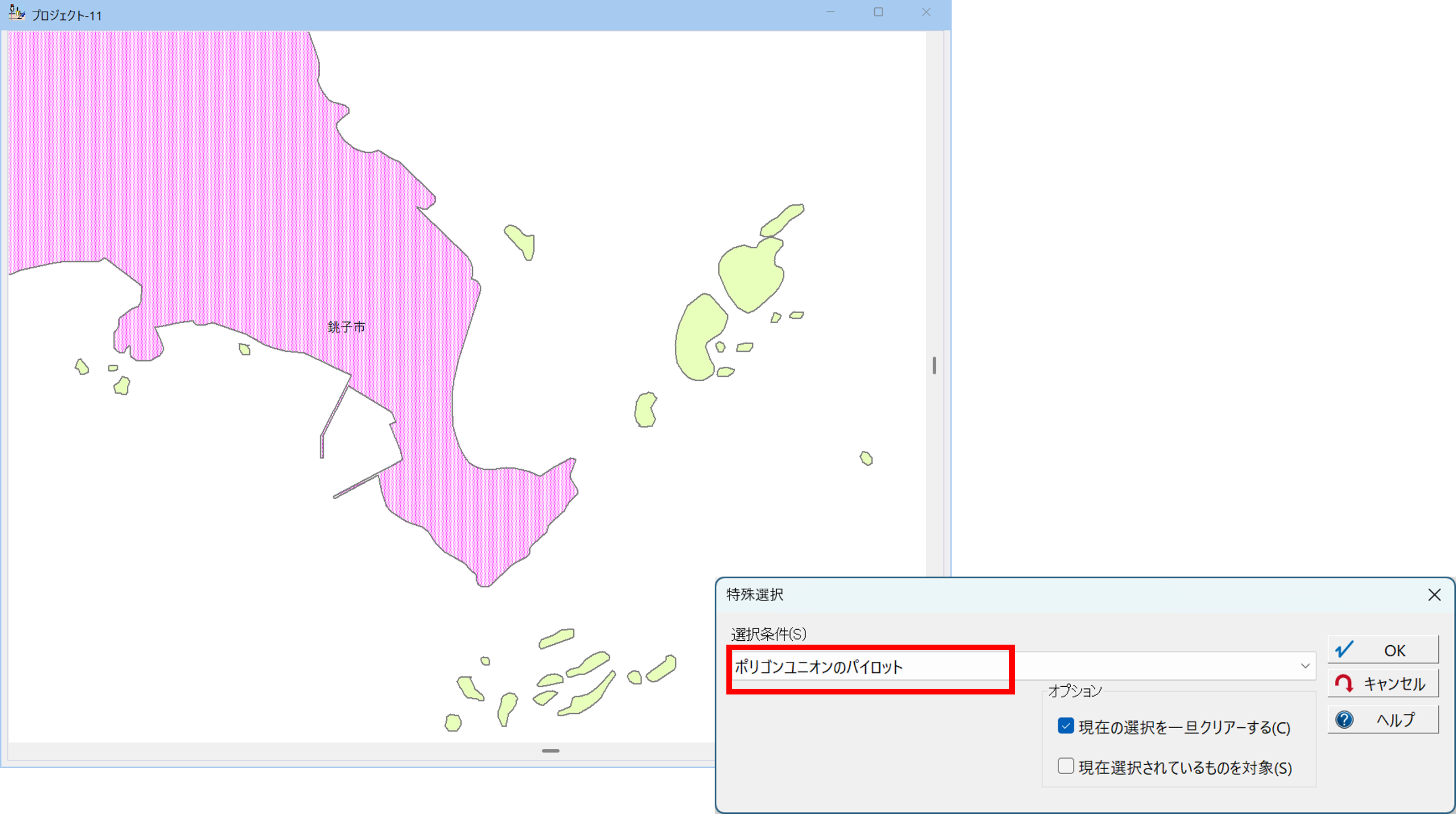

［選択］-［個別選択］-［特殊選択］へ、
- ノードユニオンのパイロット
- アークユニオンのパイロット
- ポリゴンユニオンのパイロット
- ポイントユニオンのパイロット
「コマンド文での区切り文字」の設定 オプション追加
［システム環境設定］-［操作2］パネル「コマンド文での区切り文字」の設定へ、オプションを追加しました。
- ［全角の空白も区切り文字として扱う］
…チェックボックスONの時、全角の空白も半角の空白と同じ区切り文字として扱います。 - ［全角クォーテーション文字を半角にして引用符区切りとして扱う］
…チェックボックスONの時、全角のクォーテーション（”、’）がまぎれていても、半角（"、'）と判断し、引用区切りとして扱います。
「メニューにないコマンド」を追加
以下のメニューにないコマンドを追加しました。
メニューを実行したあとに元のウィンドウに戻る場合に、
こちらのコマンドを利用しない場合だと
こちらのコマンドを利用すると、
- PushCurrentView
…現在のアクティブなビューを記憶する - PopCurrentView
…記憶されたビューをアクティブなビューとして復元する
メニューを実行したあとに元のウィンドウに戻る場合に、
こちらのコマンドを利用しない場合だと
- ActivateDB "AAA"（データベースで何らかの処理を実行）
- ActivateProject "XXX" …XXXというプロジェクトであることを決めておく必要がある
こちらのコマンドを利用すると、
- PushCurrentView
- ActivateDB "AAA"（データベースで何らかの処理を実行）
- PopCurrentView
