2023/04/28更新 PCM8.036
ポイント追加時の属性設定ダイアログボックス
ポイント追加時の［属性設定］ダイアログボックスに
「現在の設定を初期値にセットする」チェックボックスを追加しました。
入力された値（入力されなくてもその時点でセットされている値）が、次のポイント生成時の初期値となります。
「現在の設定を初期値にセットする」チェックボックスを追加しました。
入力された値（入力されなくてもその時点でセットされている値）が、次のポイント生成時の初期値となります。
コマンド文に関して
コマンド文に関して、通常は半角空白、全角空白、半角カンマをセパレーターとして用いてきましたが、さらに、△（全角三角上向き白抜き）を追加しました。
△をセパレーターとして利用することを、pcm.iniで
[pcmcmd]
delmitri=0
で無効にすることも可能です。設定後、PCM再起動する必要があります。
△をセパレーターとして利用することを、pcm.iniで
[pcmcmd]
delmitri=0
で無効にすることも可能です。設定後、PCM再起動する必要があります。
背景イメージの文字認識
［編集］-［編集他］-［背景イメージ］-［背景イメージの文字認識］、
［イメージ］-［変換］-［特殊］-［文字認識（OCR）］に関し、
OCRエンジンとして「Microsoft Office Document Imaging(MODI)」（現在提供なし）から
「Tesseract-OCR」を使うようにしました。
tesseract-ocr-w64-setup-5.3.1.20230401.exe (64 bit) をインストールし、
追加の言語で、「japanese」「japanese(vertical)」 をチェックしておく必要があります。
pcm.ini での設定
[Tesseract]
//インストールされたパスの指定
Path="C:\\Program Files\\Tesseract-OCR\\Tesseract.exe"
//言語指定 +で区切ることで複数の言語名を指定できる 例）jpn+eng
Lang=jpn+jpn_vert
//ページセグメンテーションの指定
Params=--psm 12
指定可能なオプションのリスト (Orientation and script detection: OSD)
1 自動ページセグメンテーション（OSDありでOCR）.
3 完全自動ページセグメンテーション（OSDなし） (Default)
4 単一カラムの様々なサイズのテキストとみなす
5 垂直方向に整列した単一カラムの均一ブロックテキストとみなす
6 単一カラムの均一ブロックテキストとみなす
7 画像を単一行のテキストとして扱う
8 画像を単語1つのみ含まれるものとして扱う
9 画像を円で囲まれた単語1つのみを含むものとして扱う
10 画像を1文字のだけが含まれるものとして扱う
11 Sparse text: 不特定の順序でできるだけ多くのテキストを探す
12 Sparse text: OSDあり
13 Raw line: 内部の処理をバイパスしつつ画像内にテキストが1行だけあるものとして扱う
［イメージ］-［変換］-［特殊］-［文字認識（OCR）］に関し、
OCRエンジンとして「Microsoft Office Document Imaging(MODI)」（現在提供なし）から
「Tesseract-OCR」を使うようにしました。
tesseract-ocr-w64-setup-5.3.1.20230401.exe (64 bit) をインストールし、
追加の言語で、「japanese」「japanese(vertical)」 をチェックしておく必要があります。
pcm.ini での設定
[Tesseract]
//インストールされたパスの指定
Path="C:\\Program Files\\Tesseract-OCR\\Tesseract.exe"
//言語指定 +で区切ることで複数の言語名を指定できる 例）jpn+eng
Lang=jpn+jpn_vert
//ページセグメンテーションの指定
Params=--psm 12
指定可能なオプションのリスト (Orientation and script detection: OSD)
1 自動ページセグメンテーション（OSDありでOCR）.
3 完全自動ページセグメンテーション（OSDなし） (Default)
4 単一カラムの様々なサイズのテキストとみなす
5 垂直方向に整列した単一カラムの均一ブロックテキストとみなす
6 単一カラムの均一ブロックテキストとみなす
7 画像を単一行のテキストとして扱う
8 画像を単語1つのみ含まれるものとして扱う
9 画像を円で囲まれた単語1つのみを含むものとして扱う
10 画像を1文字のだけが含まれるものとして扱う
11 Sparse text: 不特定の順序でできるだけ多くのテキストを探す
12 Sparse text: OSDあり
13 Raw line: 内部の処理をバイパスしつつ画像内にテキストが1行だけあるものとして扱う
［3DビューⅡ］関連追加
地物のみオフセット
［ホーム］-［3Dビュー］-［3DビューⅡ］を追加し、
通常の3Dビューで行えない以下の機能が行えます。
点群等とは別に地物のみに対しオフセットをかけます。
［3D］-［地物Z値オフセット］
通常の３Dビューでもiniファイルに、
[Pcm3DView]
PAINT3DGL=1
と書くことで実行可能です。
通常の3Dビューで行えない以下の機能が行えます。
点群等とは別に地物のみに対しオフセットをかけます。
［3D］-［地物Z値オフセット］
- ［増加］
...地物のZ値を一時的に増加させ、現在より高くなるように調整 - ［減少］
...地物のZ値を一時的に減少させ、現在より低くなるように調整 - ［詳細設定］
...オフセットの値を直接指定したり、[増加][減少]での増減量を予めセット
通常の３Dビューでもiniファイルに、
[Pcm3DView]
PAINT3DGL=1
と書くことで実行可能です。
［3Dビュー］-［ブックマーク］
［3Dビュー］-［ブックマーク］パネルを追加しました。
2Dベクター時と同様に、［ブックマークの追加］［ブックマークの整理］と
登録されたブックマークへのジャンプメニューを追加しました。
初期値にセットされたブックマークがあれば、3Dビュー起動時にの初期表示に使用します。
2Dベクター時と同様に、［ブックマークの追加］［ブックマークの整理］と
登録されたブックマークへのジャンプメニューを追加しました。
初期値にセットされたブックマークがあれば、3Dビュー起動時にの初期表示に使用します。
ポイントからグラデーションカラー/ステップカラー
［ツール］-［カラーパラメーター］-［作成（ポイント）］
・［ポイントからグラデーションカラー］、
・［ポイントからステップカラー］
を追加しました。
ポイントの参照するフィールドもしくはZ値から、対応するグラデーション、ステップ（分割数）を指定してカラー型フィールドを追加、または上書きします。
３Dビュー利用時は、追加された「Color」フィールドの従描画がONになっていれば設定が反映されます。
3Dビューでレイヤーポイントデータを（点群として）表示する際、
内部属性フィールドに「Red」「Green」「Blue」のフィールドあればこれをカラー値として表現していますが、
「カラー型」で、「従描画」キーがONのフィールドがあれば、優先してRGBと扱って描画するようにしました。
・［ポイントからグラデーションカラー］、
・［ポイントからステップカラー］
を追加しました。
ポイントの参照するフィールドもしくはZ値から、対応するグラデーション、ステップ（分割数）を指定してカラー型フィールドを追加、または上書きします。
３Dビュー利用時は、追加された「Color」フィールドの従描画がONになっていれば設定が反映されます。
3Dビューでレイヤーポイントデータを（点群として）表示する際、
内部属性フィールドに「Red」「Green」「Blue」のフィールドあればこれをカラー値として表現していますが、
「カラー型」で、「従描画」キーがONのフィールドがあれば、優先してRGBと扱って描画するようにしました。

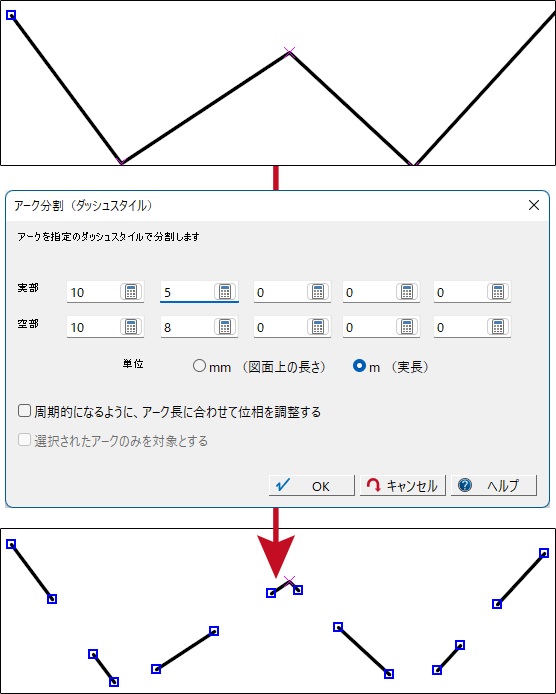

［アーク分割（ダッシュスタイル）］機能追加
［編集］-［編集］-［編集作図］-［アーク分割（ダッシュスタイル）］を追加しました。
前景レイヤーのアークを指定のダッシュスタイルで分割します。
前景レイヤーのアークを指定のダッシュスタイルで分割します。
楕円体球面上での面積
計算フィールドに、
$DimensionS
を追加しました。
ポリゴンの内部属性データベースの場合は、ポリゴンの楕円体球面上での面積を取得します。
その他に設定されている場合は0が入ります。
［属性］-［オプション］-［属性転記］-［固有属性転記］のポリゴン転記時に
「面積（楕円体球面上での面積）」 を追加しました。
※経緯度座標系の場合に有効です。
地理院地図で採用されている計算方法で計算しています。
$DimensionS
を追加しました。
ポリゴンの内部属性データベースの場合は、ポリゴンの楕円体球面上での面積を取得します。
その他に設定されている場合は0が入ります。
［属性］-［オプション］-［属性転記］-［固有属性転記］のポリゴン転記時に
「面積（楕円体球面上での面積）」 を追加しました。
※経緯度座標系の場合に有効です。
地理院地図で採用されている計算方法で計算しています。
CZML形式ファイルへのエクスポート
GTFSファイル読み込み
［インポート］-［国土交通省］-［静的バス情報フォーマット（GRFS-JP）］機能を追加しました。
国土交通省により標準化が勧められた静的バス情報フォーマット（GTFS-JP）のデータをインポートします。
参考 国土交通省：技術資料
国土交通省により標準化が勧められた静的バス情報フォーマット（GTFS-JP）のデータをインポートします。
参考 国土交通省：技術資料
［カスタマイズ保留］コマンドオプション追加
［ワークスペース］-［カスタマイズ］-［カスタマイズ保留］
コマンドRibbonBarCustomLoadに、以下のオプションを追加しました。
-On ・・・カスタマイズ保留をONにする
-Off ・・・カスタマイズ保留をOFFにする
-Reboot ・・・設定後再起動する
-NoMsg ・・・メッセージ処理をしない(*)
(*) -NoMsg の指定がない場合は、
「カスタマイズ保留モードになりました。再起動後に反映されます。いま再起動しますか？」
「カスタマイズ保留モードが解除されました。再起動後に反映されます。いま再起動しますか？」
のメッセージを出して、「はい」の場合再起動、「いいえ」の場合は再起動されるまで設定は反映されません。
コマンドRibbonBarCustomLoadに、以下のオプションを追加しました。
-On ・・・カスタマイズ保留をONにする
-Off ・・・カスタマイズ保留をOFFにする
-Reboot ・・・設定後再起動する
-NoMsg ・・・メッセージ処理をしない(*)
(*) -NoMsg の指定がない場合は、
「カスタマイズ保留モードになりました。再起動後に反映されます。いま再起動しますか？」
「カスタマイズ保留モードが解除されました。再起動後に反映されます。いま再起動しますか？」
のメッセージを出して、「はい」の場合再起動、「いいえ」の場合は再起動されるまで設定は反映されません。
Proc系コマンド追加
Proc系コマンドに、レイヤーフォルダー関連コマンドProc△LayerFolderを追加しました。
| Proc△LayerFolder△フォルダー名△DispOn | 指定したフォルダー内のレイヤーの表示ON |
| Proc△LayerFolder△フォルダー名△DispOff | 指定したフォルダー内のレイヤーの表示OFF |
| Proc△LayerFolder△フォルダー名△InHouseOn | 指定したフォルダー内のレイヤーの内部データ化 |
| Proc△LayerFolder△フォルダー名△InHouseOff | 指定したフォルダー内のレイヤーの内部データ解除 |
| Proc△LayerFolder△フォルダー名△SetSetScale△ssss | 指定したフォルダー内のレイヤーの縮尺設定を行う |
| Proc△LayerFolder△フォルダー名△Rename△tttt | 指定したフォルダーの名称を変更する |
CloseAllOtherTabコマンド追加
メニューにないコマンド
CloseAllOtherTabを追加しました。
現在、アクティブなタブ以外のタブを閉じます。
タブ上のマウス右クリックでのポップアップメニュー［他のすべてのタブを閉じる］に対応しています。
オプション
-PrjOnly ・・・現在のアクティブなタブがプロジェクトの時のみ実行します。
CloseAllOtherTabを追加しました。
現在、アクティブなタブ以外のタブを閉じます。
タブ上のマウス右クリックでのポップアップメニュー［他のすべてのタブを閉じる］に対応しています。
オプション
-PrjOnly ・・・現在のアクティブなタブがプロジェクトの時のみ実行します。
地心座標系表示
以下の球面表示（地球儀状）の機能を追加しました。
ぜひお試しください。
［ツール］-［地心座標系］-［XYZ表示］
現在のプロジェクトデータを地心座標系（XYZ）に変換して３D表示
［ツール］-［地心座標系］-［XYZ表示（画像化）］
現在のプロジェクトデータを画像化したのち、地心座標系（XYZ）に変換して３D表示
［エクスポート］-［その他］-［球面表示（地球儀）］
現在のプロジェクトから球面表示（地球儀）を行う
HTMLファイルを出力。
［イメージ］-［閲覧］-［球面表示（地球儀）］
現在のイメージデータから、球面表示（地球儀）を行うHTMLファイルを出力。
ぜひお試しください。
［ツール］-［地心座標系］-［XYZ表示］
現在のプロジェクトデータを地心座標系（XYZ）に変換して３D表示
［ツール］-［地心座標系］-［XYZ表示（画像化）］
現在のプロジェクトデータを画像化したのち、地心座標系（XYZ）に変換して３D表示
［エクスポート］-［その他］-［球面表示（地球儀）］
現在のプロジェクトから球面表示（地球儀）を行う
HTMLファイルを出力。
［イメージ］-［閲覧］-［球面表示（地球儀）］
現在のイメージデータから、球面表示（地球儀）を行うHTMLファイルを出力。
パノラマビュー機能追加
指定画像ファイルの同じフォルダーに、同種の画像ファイルが他にもある場合は、画面上に表示される【>>】【<<】ボタンでも前後のファイルへ移動します。
前後へ移動した場合、元のウィンドウのタイトルには、「+n」、「-n」が付与され、元のファイルからどれくらい移動したかを判定できます。
コマンドパラメーター追加
-NoNext
前や後ろの画像に移動する機能をOFFにします。
前後へ移動した場合、元のウィンドウのタイトルには、「+n」、「-n」が付与され、元のファイルからどれくらい移動したかを判定できます。
コマンドパラメーター追加
-NoNext
前や後ろの画像に移動する機能をOFFにします。
テンプレート再構成
［システム］-［プロジェクト］-［プロジェクト］-［テンプレートマッチング］を
独立したボタンとして［システム］-［プロジェクト］-［テンプレート再構成］として設定しました。
レイヤーの追加や、外部ファイルへの対応、地理院地図や背景タイル情報の転記などを追加しました。
独立したボタンとして［システム］-［プロジェクト］-［テンプレート再構成］として設定しました。
レイヤーの追加や、外部ファイルへの対応、地理院地図や背景タイル情報の転記などを追加しました。
「属性データベース（内部属性を含む）のフィールド順を調整する」オプションを追加しました。
属性データベースのフィールドの並びをテンプレートプロジェクトの該当データベースの並びに合わせます。
テンプレート側にないフィールドは末尾側に並べられます。
関連して、
［インポート］-［設定］-［テンプレート設定］を追加しました。
インポート時のデータをテンプレートファイルによって行う再構成の詳細設定を行えます。
属性データベースのフィールドの並びをテンプレートプロジェクトの該当データベースの並びに合わせます。
テンプレート側にないフィールドは末尾側に並べられます。
関連して、
［インポート］-［設定］-［テンプレート設定］を追加しました。
インポート時のデータをテンプレートファイルによって行う再構成の詳細設定を行えます。
インポート時のテンプレートマッチング
下記のデータのインポート時に、該当するプロジェクトが-prmdir 指定の環境フォルダーにあれば、
これをテンプレートとして読み込んでテンプレートマッチングを行います。
これをテンプレートとして読み込んでテンプレートマッチングを行います。
| AutoCAD DXF | ...DXF-Templ.pcm |
| 基盤地図ダウンロードデータ | ...FGDDLD-Templ.pcm |
| SIMAデータ | ...SIMA-Templ.pcm |
| JSIMAデータ | ...JSIMA-Templ.pcm |
| MapInfo/MIF | ...MIF-Templ.pcm |
| シェープファイル | ...SHP-Templ.pcm |
| CAD交換フォーマット | ...SXF-Templ.pcm |
| 法務上地図XML | ...MINJITizu-Templ.pcm |
| GeoJSONファイル | ...GeoJSON-Templ.pcm |
| 街区レベル位置情報データ | ...GAIKUINFO-Templ.pcm |
| 総務省統計データ | ...STDATA-Templ.pcm |
| KMLファイル | ...KML-Templ.pcm |
| 地籍フォーマット | ...CHI20-Templ.pcm |
なお、マッチングパラメータは、［システム］-［プロジェクト］-［テンプレート再構成］で
最後に行った時点のパラメータが使われます。
独自に設定する場合は、pcm.ini で、
[DXF-Templ]
Layer=1
LayerAdd=1
LayerNamePartMatch1=0
LayerNamePartMatch2=0
Db=1
Render=1
DispMode=1
OverWrite=1
PrjKey=0
CJBK=1
などの設定で制御可能です。
最後に行った時点のパラメータが使われます。
独自に設定する場合は、pcm.ini で、
[DXF-Templ]
Layer=1
LayerAdd=1
LayerNamePartMatch1=0
LayerNamePartMatch2=0
Db=1
Render=1
DispMode=1
OverWrite=1
PrjKey=0
CJBK=1
などの設定で制御可能です。
選択されているアークにのみ交点ノードを生成
選択アークにのみ交点生成
［編集］-［交点・ダブリアーク］-［交点ノード生成、ダブリアーク削除］の
［交点生成・ダブリアーク削除］ダイアログボックスに、
「選択されているアークのみに交点ノードを生成する」チェックボックスを追加しました。
このチェックがONの場合、交点生成時に、選択されているアークのみに交点を生成します。
コマンドパラメーターは、ヘルプファイルを参照してください。
［交点生成・ダブリアーク削除］ダイアログボックスに、
「選択されているアークのみに交点ノードを生成する」チェックボックスを追加しました。
このチェックがONの場合、交点生成時に、選択されているアークのみに交点を生成します。
コマンドパラメーターは、ヘルプファイルを参照してください。
